Rubik Gobé au 1/10

[Alfred 73]

Bonjour à tous....

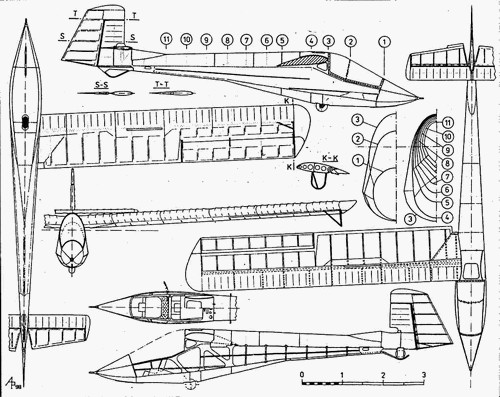

Depuis quelque temps je vous espionne en douce sur ce site......Maintenant je me décide à me lancer aussi, actuellement je travaille sur une semi maquette du Rubik Gobé au 1/10, avec ses ailes rectangulaires "hongrois qu'il est facile à construire...... J'avais commencé les plans à partir du triptyque de Martin Simon ( ce sont mes livres de chevet....) puis j'ai corrigé avec le plan 3 vues du site de Richard Ferrière qui me paraît bien plus juste et plus détaillé.
Le plan étant dégrossi j'ai établi les fichiers pour découper les pièces au laser.... et j'en suis au montage actuellement, c'est là que je découvre toutes mes c...nneries, en particulier les formes du dessous de l'avant du fuseau qui sont coffrées. Pour le reste il n'y a pas trop de problèmes.
Actuellement j'ai des soucis avec mon ordi qui refuse de transférer et d'envoyer des pièces jointes mais dès que ce sera résolu je vous enverrai des photos de la construction.
Abientôt
Bien cordialement
Alfred BELLEC

[patte de loup]

Bienvenue Alfred,

Cela fait bien plaisir de te voir sur le forum apres t'avoir delicieusement lu dans les magazines. Nous esperons que sera aussi prolifique sur ce forum que pour tes plans encartés, à notre plus grand plaisir.
Pat'

[Christian]

Bienvenu sur le Forum
Comme bien d'autre j'ai aimé cette démarche de plans sympas accesibles pour la plus part d'entre nous
On l'attend avec impatience ce mini Cimbora
A+Christian

[VincentB]

Bonjour Alfred, bienvenue parmis nous, comme les copains j'ai apprécié tes articles et plans encartés de petites maquettes de planeurs, bien que n'ayant pas eu l'occasion d'en construire une ça m'a fait rêvé
pour les photos, tu les as bien redimensionnées à 550px et pas plus de 80ko? aucune raison que ce soit un problème d'ordi
voir explications ici http://www.retroplane.net/forum/viewtopic.php?t=856
je déplacerais ton post dans le forum "Mini Maquettes" puisqu'au 1/10eme

[Anonyme]

Bienvenue Alfred,

moi aussi tu m'as fait bien saliver avec tes articles et tes planeurs qui sortaient des sentiers battus et en tout cas construits en bois !

[Frédéric]

Salut Alfred !

Bienvenue parmis nous !
Ca fait plaisir d'accueillir des personnes comme toi ! Après t'avoir lu dans la presse, j'espère que tes post nous ferons saliver autant que tes précédantes réalisations : simples, faciles et belles !

Amicalement
Frédéric

[texier]

[Christian]

[Alfred 73]

Merci à tous pour votre accueil......Je ne fais que construire des modèles qui me plaisent... et si je peux en faire profiter la communauté tant mieux....
Voici une photo de la structure du fuseau en cours de montage



Les ailes avancent aussi... les photos viendront plus tard....
Le mini Cimbora est bien sympa mais ma file d'attente est déjà bien longue... et je dois en laisser pour les autres.

Merci Vincent pour le Photofiltre....

Toutes mes amitiés et à bientôt pour la suite

[Alfred 73]

Comme promis voici les ailes bien avancées, le stab et le volet de direction vont suivre.....




Coté fuseau il me resté à poser les coffrages puis à confectionner le moule de la verrière....

A bientôt
Alfred

[Meyer]

Bonjour Alfred,


Bravo pour ce sujet original et peu commun. J'aime beaucoup les planeurs de l'Est et j'ai toujours eu envie de construire un Rubik. Aussi,
Je suis impatient de voir les plans. Je suis un fana des plans encartés Fly puisque j'ai construit le Lö100, le Lunak et un L213 (il ya plus de dix ans) et je termine le super Blanik. Je pense m'ateler bientôt au Gabbiano dont Vincent m'a passé un plan 3 vues et dont je conserve religieusement le plan encarté.
Je vous remercie pour tous ces sujets puisque j'ai l'occasion de vous contacter par ce forum et c'est aussi grâce à vos plans que j'ai progressé en construction. Je conçois maintenant aussi mes propres semi maquettes en m'inspirant des modèles que j'ai cité plus haut.

Encore merci,

A bientôt,

Jean-Luc

[Alfred 73]

Bonjour Jean Luc.....
Le Gabbiano est un planeur que j'affectionne particulièrement mais je manque de doc pour pouvoir le traiter plus sérieusement.. le plan encarté a été réalisé à partir du tryptique figurant dans le livre Alianti Italiani de Vittorie Pajno....s'il existe des documents plus précis je suis preneur...
a bientôt
Alfred

[VincentB]

On a évoqué le sujet il n'y a pas longtemps, ce serait un planeur qui n'a jamais existé autrement que sur papier, de quoi faire tourner en bourique le règlement maquette

[Alfred 73]

C'est aussi ce que j'ai cru comprendre en relisant le livre de Pajno, il n'y a que l'année d'étude qui figure dans la description.....Par contre récemment en recherchant des info sur un ULM moderne, le Sky Arrow, j'ai vu sur le site succint du fabricant italien le Gabbiano cité en référence mais sans aucune autre indication.....Voilà qui va ajouter au trouble....

[VincentB]

c'est ici qu'on en avait un peu discuté
http://www.retroplane.net/forum/viewtopic.php?t=1714&postdays=0&postorder=asc&start=12

[patte de loup]

[Alfred 73]

[Christian]

[GuillaumeG]

Bonjour à tous,

pour revenir au Gobé voici 6 vidéos trouvées sur Youtube:

http://www.youtube.com/watch?v=mGHmlfHRon4&feature=related

http://www.youtube.com/watch?v=Y00zKeJjyEw&feature=related

http://www.youtube.com/watch?v=5-h_-sYqFL4&feature=related

http://www.youtube.com/watch?v=dOpajlS6eW4&feature=related

http://www.youtube.com/watch?v=t_nJFCE310M&feature=related

http://www.youtube.com/watch?v=ClxUe8e0iqQ&feature=related

Pas très bonne qualité mais toujours sympa et ça peut aider sur certains détails. En cherchant bien il y en a d'autres. Par contre il faudrait un traducteur parce que j'ai rien compris lol On y voit aussi différentes machines avec des décos sympa.

[Alfred 73]

Bonjour à tous .....

En attendant de meilleures conditions pour essayer le Prüfling qui attend sagement dans son coin j'ai repris en mains le Gobé.....



A l'heure actuelle la structure est terminèe, il reste à installer la radio, la roue principale et confectionner le baquet de verrière, la bulle provisoire que vous voyez est moulée dans une bouteille de XXXcola sur une forme en balsa... Ensuite ce sera entoilage et déco.....
@+ pour la suite des aventures.....
Je pense que demain ce sera OK poue essayer la Prüfling.....

[Christian]

Bons vols
Christian

[Alfred 73]

ça y est, après une période d'interruption due à la trop basse température qui règnait dans mon "atelier" j'ai repris le travail sur le Gobé, les servos d'ailerons sont en place et les cordons sont soudés. Ce soir je viens de commettre un sacrilège.....
Pardonne moi Ö Vincent.....J'ai marouflé le fuselage avec...du tissu de verre 25 g et de la résine époxy......... ....
C'est tout pour ce soir, demain je commence l'entoilage des ailes....
Bonne soirée et @+

Alfred

[ChristianR]

Bonjour Alfred ,
Le plan ,tu comptes le publier quand ?

[Alfred 73]

[Alfred 73]

Joyeuses Pâques........

Ca y est, j'ai terminé l'entoilage du Gobé.....En voici la preuve,



Maintenant je vais pouvoir envisager la décoration, installer la radio puis jeter au trou dès que possible.....
@+ pour la suite de l'aventure.......

Alfred

[ChristianR]

Quelle décoration penses tu faire ?

[Alfred 73]

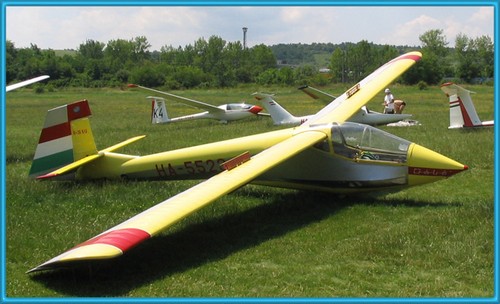

Celle de la photo qui se trouve en page 1 sur la photo qui est sous le plan 3 vues me plait beaucoup.......

[ChristianR]

Bonjour
Bon courage pour la déco car il y a un peu de travail quand même
(en+du déménagement)

[Alfred 73]

Je ferai ça à tête reposée, peut-être que je devrai simplifier un peu compte tenu de l'échelle et du fait que j'ai de gros doigts ......Je vais d'abord installer la radio et , quand la météo sera favorable, l'essayer en vol.....

[Alfred 73]

Ca y est, la radio est installée, le planeur est centré à 33% comme d'hab, prêt à rejoindre son élément. Le verdict de la balance....700g soit 31g/dm². ..Tout va pour le mieux en attendant une météo favorable.
Bonne nuit et @+ pour la suite
