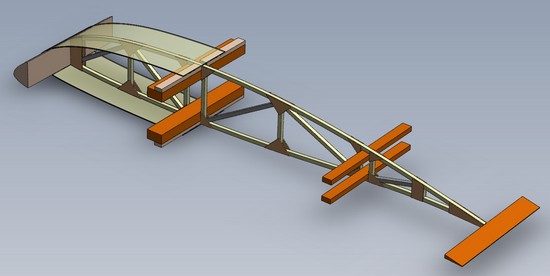

Doppelraab avec nervures en structure

KLUIJTMANS Bernard

Bonjour a tous
Les images apres avoir resolu mes problemes d envoi
voici la premiere image

Texier Serge · Posté le: 07/03/2010 18:19 Sujet du message:

Hé ben voilà

MALABAT Michel · Posté le: 08/03/2010 10:59 Sujet du message:

Bonjour Bernard,

Content de te retrouver ici.

Je n'ai pas vu ton nom à la Wasserkupp ? Dommage, je te dois un apéro. Laughing

KLUIJTMANS Bernard · Posté le: 08/03/2010 17:08 Sujet du message:

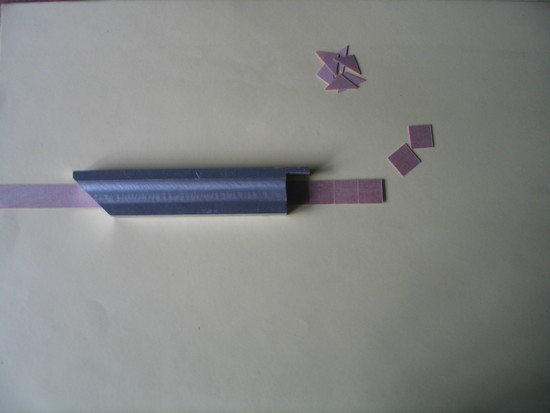

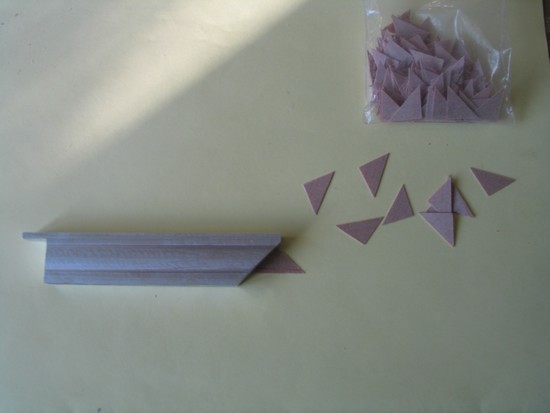

Le gabarit en metal me sert a decouper les goussets sur cette photo decoupe des goussets qui viendrons a cote du longeron les carres sont decoupes en deux au ciseau ,sur la photo precedente ils sont places aux jonctions

KLUIJTMANS Bernard · Posté le: 08/03/2010 19:52 Sujet du message:

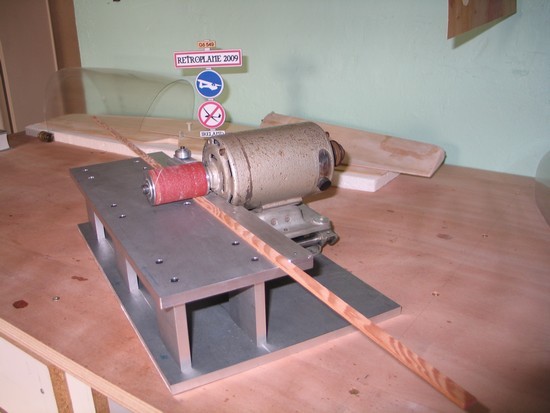

calibreuse

KLUIJTMANS Bernard · Posté le: 08/03/2010 19:55 Sujet du message:

avec cette machine j ai realise 110 metres de baguettes de 3X3 a partir de tasseau recoupe a 3.5x3.5 a la scie ciculaire

Attention les doigts

plu ronan · Incurable Posteur Inscrit le: 10 Jan 2007

super bernard, a quelle echelle?

KLUIJTMANS Bernard · Posté le: 09/03/2010 11:30 Sujet du message:

Le travail avance doucement le plus desagreable c est la fabrication des goussets

olivier D · Posté le: 09/03/2010 22:19 Sujet du message:

bonjour Bernard,

j'ai vu que tu étais aussi doué pour fabriquer tes machines.

As tu pensé à fabriquer une matrice pour estamper tes goussets. Je ne l'ai pas réalisé, c'est seulement une idée.

trois morceaux de lames de cutter et une presse pour estamper. ou bien la perceuse à colonne. A l'arrêt bien sur et en utilisant le levier. la matrice étant fixé au mandrin. Le ctp 40/10, ça ne doit pas être dur à couper !

Peut être y as tu déjà pensé ?

caralp_laurent · Posté le: 10/03/2010 12:24 Sujet du message:

Salut Nanard Very Happy

Monsieur HQ Wink

c'est sympa que tu sois là !

Bonne construction

Lolométéo

Christian · Posté le: 10/03/2010 12:43 Sujet du message:

Salut Bernard,
Sympa tes nervures,tu le fais en quelle envergure ton nouveau dopp [humm]

Christian

Frédéric · Posté le: 10/03/2010 13:49 Sujet du message:

Salut Bernard !
Beau travail, elles sont très belles tes nervures !
[clap]

Amicalement
Frédéric Wink

KLUIJTMANS Bernard · Posté le: 11/03/2010 11:54 Sujet du message:

Merci Laurent pour cette aide celle ci m a permit de comprendre la construction tout en DHC

czirh · Posté le: 11/03/2010 14:16 Sujet du message:

I like Doppelraab Very Happy

Good construction.

patte de loup · Posté le: 14/03/2010 14:46 Sujet du message:

Salut Nanar, content de te voir enfin sur le forum Wink

Pat'

KLUIJTMANS Bernard · Posté le: 23/03/2010 11:28 Sujet du message:

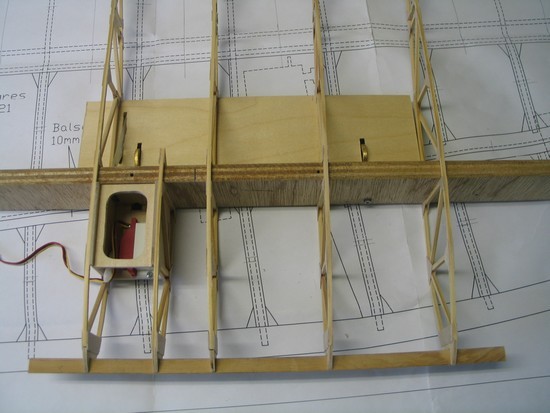

Cette vue represente le montage des AF cote intrados
avant d aller plus loin j ai prefere resoudre le probleme des AF ceux ci sont presque maquette la cinematique est conforme a l original

KLUIJTMANS Bernard · Posté le: 29/03/2010 14:37 Sujet du message:

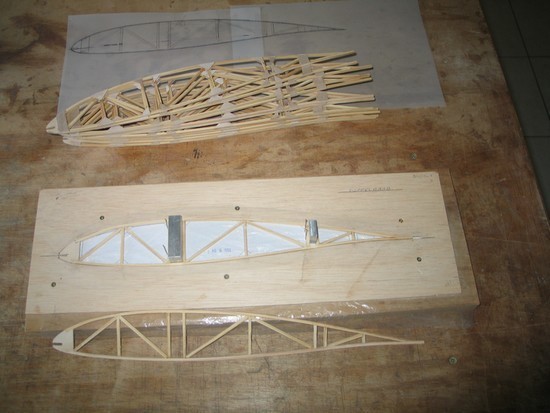

Je compte 1 heure 30 minutes pour faire une nervure ce temps inclus toute la preparation c est a dire decoupe des goussets ETC

KLUIJTMANS Bernard · Posté le: 03/04/2010 10:42 Sujet du message:

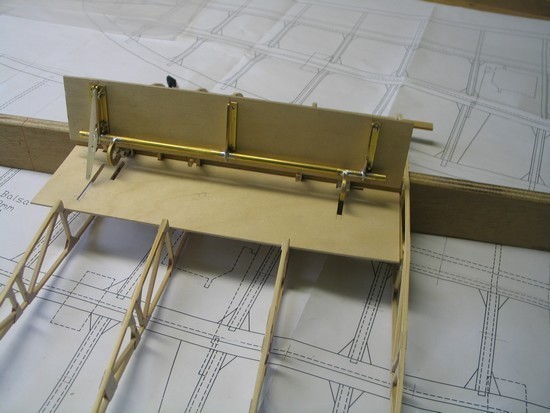

L AF vue cote extrados

patte de loup · Posté le: 03/04/2010 14:27 Sujet du message:

salut Nanar,
Toujour aussi propore, le modelage des materiaux n'a vraiment plus de secret pour toi Wink

Bravo

pat'
