Slingsby Kirby Kite 1

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

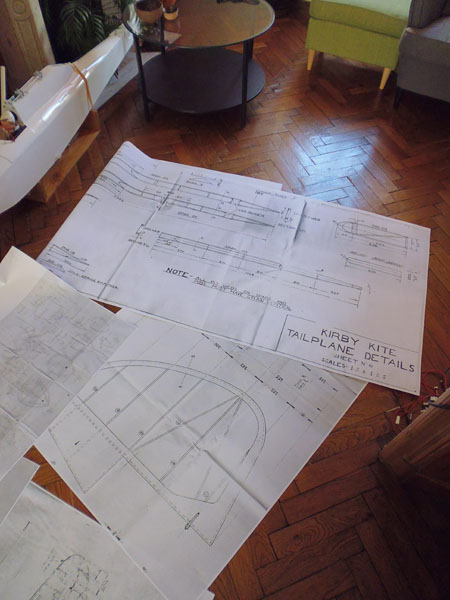

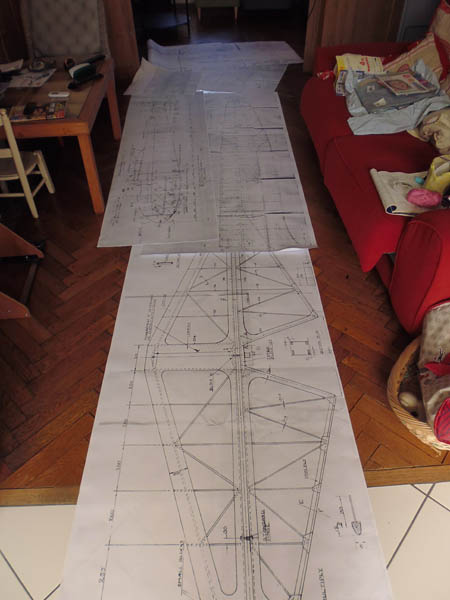

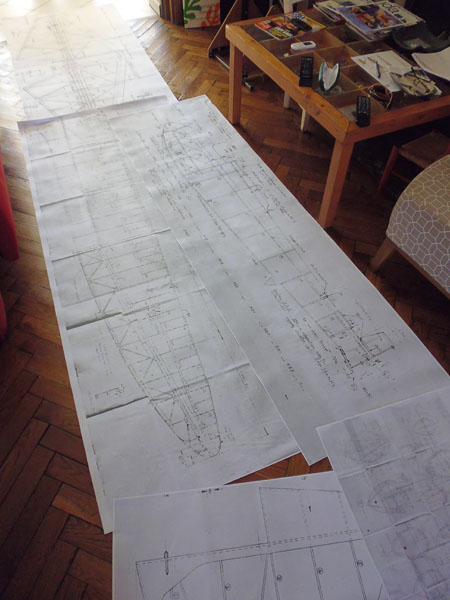

De cette dizaine de mètres de plans devrait naître un Kirby Kite de 6m. J'ai pu réunir une documentation importante (plans originaux et 250 photos) grâce à la famille Underwood en Angleterre qui restaure ou renconstruit ces beaux planeurs...Je pense que je vais regoûter aux joies des nervures en treillis pour l'ensemble de la voilure et à une structure conforme au réel....je vais utiliser le MS535-2 avec une évolution sur la moitié extérieure de l'aileron pour le vrillage vers une extrémité symétrique( c'est une aile de Grunau en mouette en fait ! )

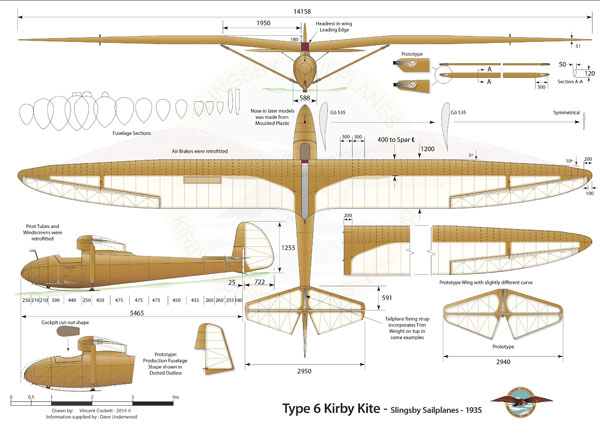

Je dispose également d'un très beau 3 vues récemment tracé par Vince avec les données de la famille Underwood.Je reproduis l'exemplaire de la Shuttleworth Collection.Je vais tenter de condenser l'expérience acquise ces années passées dans ce modèle qui sera sûrement mon dernier grand planeur.

michel · Posté le: 15/04/2016 17:25 Sujet du message:

Beau sujet Marc, à l'échelle 2,4 ,copieur Laughing

Bonne construction Wink

Michel

Sed · Posté le: 15/04/2016 17:30 Sujet du message:

Vraiment un des plus beaux planeurs qui soit Very Happy

!
Ca va être magnifique !
Bonne construction.

CHAUSSEBOURG · Posté le: 15/04/2016 17:58 Sujet du message:

Belle machine, ça donne envie de monter dedans!
Avec des nervures en treillis, tu vas l'entoiler en lin ou en coton, pour avoir en plus, le parfum de l'enduit avec des senteurs pins et bouleau!
Pierre

sebastian92 · Posté le: 15/04/2016 18:15 Sujet du message:

Bonsoir Marc,
wahoooo la doc !!! quelle chance !!!
6M d'envergure, c'est énorme Shocked

mais c'est normal pour toi visiblement Laughing

Encore un sacré projet, c'est génial !
J'en suis pas encore là… mais ça viendra peut-être + tard.
Tu as du pain balsa sur la planche… y'a plus qu'à Laughing

Bon courage, avec encore un beau projet de planeur à suivre !
ça construit dur sur Rétroplane Very Happy

Eric Spore · Incurable Posteur Inscrit le: 24 Nov 2008 Localisation: Lorient Âge: 64

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Non Eric, pas à ce point là...

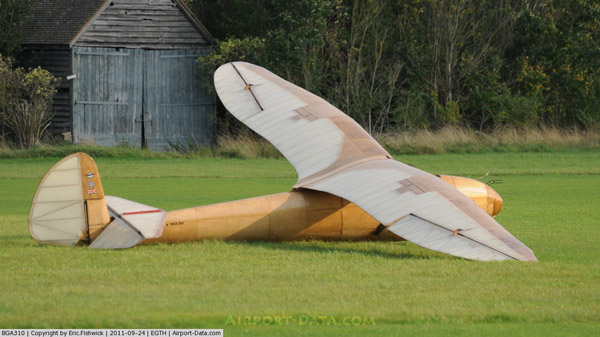

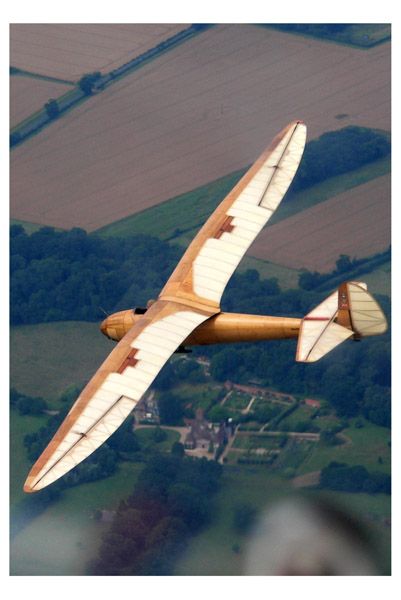

Une image pour vous révéler la grâce ( subjective bien sûr) de ce bel oiseau:

VincentB · Posté le: 15/04/2016 18:26 Sujet du message:

Il te manque pas encore le planeur pour Vauville et des planeurs en tube pour finir ta carrière? Laughing

Frédéric · Posté le: 15/04/2016 19:05 Sujet du message:

Salut Marc !

Très beau sujet ! [clap]

Tu ne vas pas nous faire le coup de la tournée d'adieu, grand cabot !
MDR

Amicalement
Frédéric Wink

patte de loup · Posté le: 15/04/2016 19:57 Sujet du message:

super Marc, un beau projet, il va être magnifique et passionnant à suivre Wink

Pat'

de Schaetzen Harold · Posté le: 16/04/2016 08:44 Sujet du message:

Comme les autres. Bravo. Nous sommes impatients.
Harold

bocorvin · Posté le: 16/04/2016 18:31 Sujet du message:

Hello Marc,

What a glider!!! [amen]

and so much documentation.
I am very anxious!

Vincent

Clifton · Posté le: 17/04/2016 10:40 Sujet du message:

Salut Marc,

Je m'absente du forum pendant 3 jours et tu en profites pour mettre ça en ligne. Argh, tu sais ce que j'en pense de la famille des Slingsby et celui là en plus est vraiment très, très beau. Félicitation pour ton choix et le temps que tu le finisses, j'aurai mon nouveau remorqueur plus puissant. J'irai chez toi s'il le faut mais ça me ferait vraiment plaisir que l'on s'envoie en l'air tous les deux Laughing

Bon sinon

MALABAT Michel · Posté le: 17/04/2016 18:43 Sujet du message:

+
Nan, il fait comme les artistes qui annocent leur dernier concert, et l'année d'après ils reviennent Laughing

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

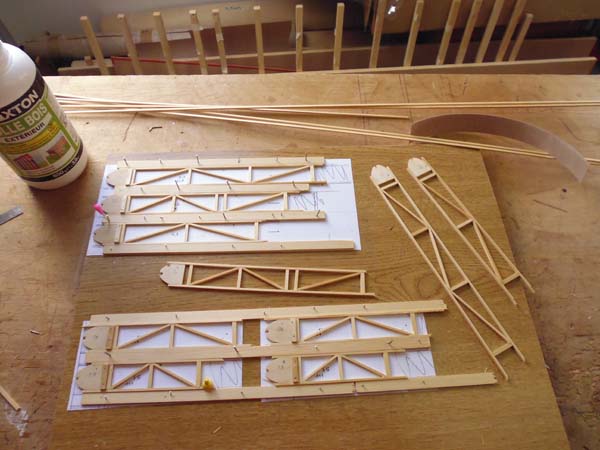

C'est parti. Début de la construction en treillis de la voilure du Kirby Kite , ici les nervures du stab :

Clifton · Posté le: 26/05/2016 11:27 Sujet du message:

Je suis toujours aussi long à la comprenette moi, c'est pas un profil plat quand_même ton stab ? Sad

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Mais si, un stab de Grunau, comme sur le Wolf. Le Kirby Kite est une extrapolation du Grunau , il en reprend les éléments principaux comme le stab;, l'aile ( 70 cm de plus et ajout de la mouette) le fuseau lui est ovoïde. Faut réviser ton histoire vélivole ! Interro demain! Laughing

Clifton · Posté le: 26/05/2016 13:09 Sujet du message:

Ah mince, manque de culture évident me concernant. C'est comme dans le collège de ma fille, tu fournis les bouquins que je puisse préparer l'interro écrite ? MDR

stéphane monot · Posté le: 26/05/2016 17:27 Sujet du message:

Ah super, la construction est commencée [baaave]

vivement la suite.
Merci Marc de nous faire partager cette belle construction. [clap]

sebastian92 · Posté le: 26/05/2016 21:41 Sujet du message:

Bonsoir Marc,
ça va, c'est pas trop compliqué… c'est tout droit MDR

Encore un sacré beau projet qui commence, à suivre avec délectation Very Happy

Sed · Posté le: 26/05/2016 22:19 Sujet du message:

Super, ça démarre Very Happy

!
Je crois qu'on va être un paquet à suivre cette construction !
J'espère que tu vas bien nous détailler toutes les étapes.
Bon courage pour la suite.

Christian · Posté le: 26/05/2016 22:20 Sujet du message:

Bon alors pas encore fini ce stab tout plat Laughing

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

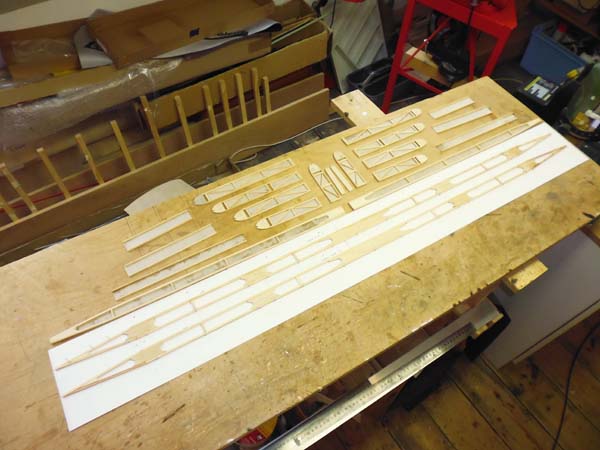

Plus un puzzle qu'un planeur pour l'heure mais c'est amusant de reproduire à l'identique. Les longerons du plan arrière sont construits et les nervures et entretoises surfacées en 0,4mm. Quelques petites modifs comme l'ajout du support d'une charnière supplémentaire ( seulement 3 sur le stab original...et pour 1,24m sur la maquette..) nervures des volets à venir

Clifton · Posté le: 31/05/2016 11:24 Sujet du message:

Salut Marc,

Cela doit vraiment être sympa de construire à l'identique du grandeur. C'est en effet un joli puzzle. J'attends vraiment de voir cette construction finie, ça doit avoir une de ces allures en vol, tu nous gâtes.

Pas beaucoup de vols en ce moment pour tout le monde, les sujets du forum avancent aussi vite qu'en plein hiver Crying or Very sad

Bonne continuation.

LEROY · Posté le: 31/05/2016 14:44 Sujet du message:

Superbe Marc !! es-tu le premier à construire ce modèle ?
Si oui, il serait intérressant de faire des plans pour les copains, et pouvoir le reproduire au 1/3 ou au 1/4...il est tellement beau qu'il serait dommage qu'il n'ait pas un petit frère Wink

Michel.L
(*) Le petit nez du Pétrel est réparé...

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Il a été déjà construit , pas de cette façon néanmoins à ma connaissance, Jindra en a fait un plus grand, au 1:2 je crois,la version avec une roue, un peu différente... , il existe un plan anglais au 1:4 que je possède..je ne fais pas de plan élaboré, seulement des épures, je construis directement à partir des plans du grandeur...

MALABAT Michel · Posté le: 01/06/2016 22:26 Sujet du message:

Salut Marc,

Il me plait bien ton planeur. Tu vas bien nous faire un plan digne de ce nom ?

Sais tu si il existe une version autre que le bois vernis ?

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Non, désolé...

Un ou deux exemplaires peints en jaune ou rouge ou alors déco camouflage marron/olive RAF sur le dessus avec bandes jaunes et noires à l'intrados.;ça peut plaire, je ne met pas d'images , elles sont sous copyright mais tu peux trouver sur le net...

Luc_M · Posté le: 02/06/2016 22:05 Sujet du message:

Le bord de fuite tout en courbe de ce planeur est d'une grande originalité; et tellement beau.
Vraiment un superbe choix de grand modèle. [clap]

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

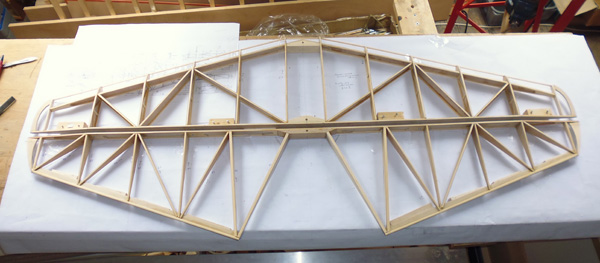

La structure principale du petit stab (envergure 1,24m, cordes 19cm et 50cm) du KK1 est achevée, elle est entièrement composée d'éléments construits en treillis de baguettes 3x2 surfacés en ctp 0,4mm:
