Grunau Baby IIB 1:6 - kipecoul

[Nicolas M]

Bonjour a tous,
En attendant de recevoir mon kit, j'ai chercher la deco de mes rêves, et je crois l'avoir trouvé, étant un amoureux du bois, elle sera comme celle ci:
Version claire

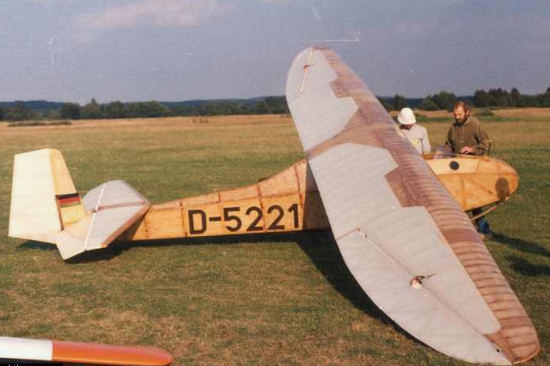

D-5221

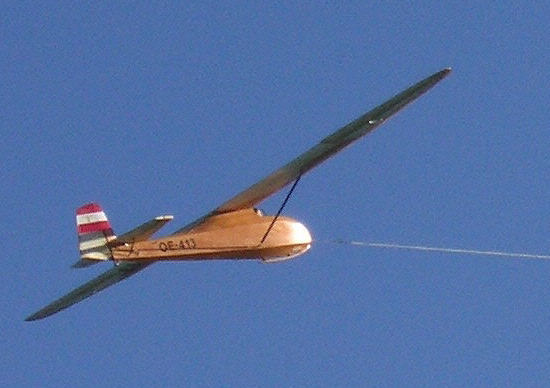

ou plus foncé comme le D-4229 ou OE-413








Mon coeur penche plus vers le foncé.
En espérant y arriver

Nicolas

[Nicolas M]

Ben dit donc ils sont serieux chez Drexlers, j'ai reçu ce matin le colis en Chronopost.
Donc premiere photo:

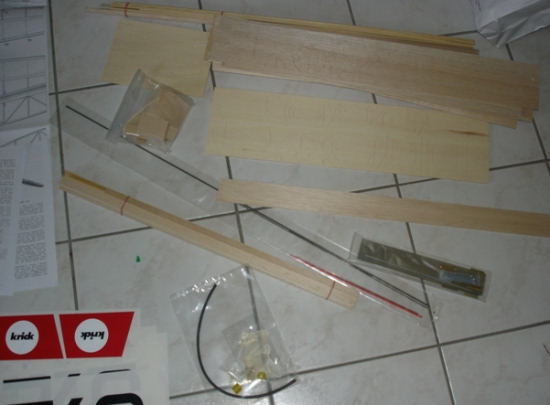

Le bois d'assez bonne qualité avec des découpes propres:

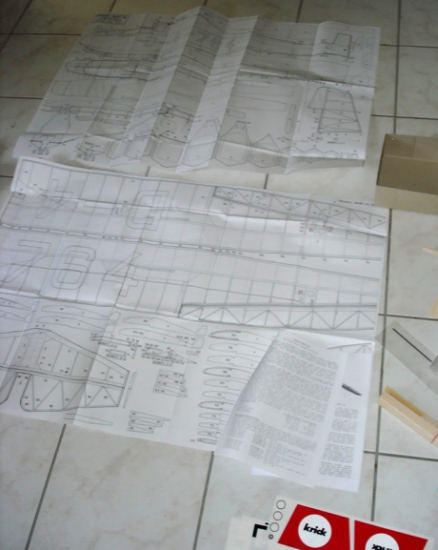

L'immatriculation et les plans:




Tout cela respire la qualité et sent bon le bois. Ce matin aménagement de l'atelier et lecture des instructions.

Je suis super heureux
a+
Nico

[Nicolas M]

Bonjour a tous,
Alors ca y est commencer a aborder doucettement l'approche du modèle aprés avoir fait le menage dans une pièce qui va me servir d'atelier ( oublie pas les coins et de passerl'aspi sous les meubles me crieai ma cheri .)
Je me demandais aussi vu que c'est une piece relativement humide, quand il pleut ou durant l'hiver (sous sol), si cela pouvait deformer les pieces de bois?
Ensuite ouverture de la boite et potassage de la notice.
Bon deja j'ai du mal a croire qu'a la fin ca va voler ce tas bois, bref.
Ne sachant pas trop comment commencer j'ai pour l'instant juste référencer, en cherchant sur le plan (long tres long) au papier crayon toutes les pieces soigneusement extraite et je les ai trié par partie de l'avion concerné (ailes, derive, etc...) et c'est du boulot, car notice est peu explicite et en allemand/anglais et la lecture de plan ne m'est pas trop familière.
Mais bon qui va piano va sano comme on dit.
a bientot pour la suite

Nicolas

[VincentB]

Salut Nicolas,
si ta pièce est vraiment humide, tu peux mettre à côté de ton chantier un déshumidificateur, ça marche bien, c'est ce que je fais tout l'hiver, quand on voit toute l'eau récupérée dans le bac c'est impressionnant, mais d'ici l'hiver tu l'auras terminé, non?

Pour te faire la main, commences par la construction du stab, dérive...
je ne sais pas si la conception du petit est la même que celui au 1/4, peut être que ce lien peut t'aider http://www.mkrusa.com/GrunauBaby.htm

[Nicolas M]

Merci pour le conseil moi qui pensais commencer par le fuselage, mais effectivement il est plus raisonnable de commencer par les petis bouts histoire de...
J'ai aussi penser au deshumificateur, a ne pas oublier quand je vais chez Casto.
Fini avant l'hiver? ouille ca depend si on a un été pourri ou pas (trop chaud ou tout pluie) et donc des WE consacré a voler plutot qu'a construire.
Par contre angoissant deja a l'idée de l'entoilage a la soie, on m'a suggéré de la remplacée par du solartex Antique, plus facile et rapide a mettre pour une premiere construction.
Si je prends du Solartex, tiendra t'il sur le vernis que je prevois de mettre après la teinte du bois?
merci de vos conseils
Nicolas

[Anonyme]

C'est parti, bon courage donc !! la déco plus foncée est bien plus jolie, le vernis plus brillant. par contre le kit est prévu pour un coffrage balsa je crois, c'est pas terrible le balsa verni ! Tu pourrais envisager de le coffrer en CTP 8/10è même problème pour les ailes, à voir mais les nervures tiennent peut- être déjà compte de l'épaisseur du coffrage devant le longeron ? A la limite teinter le balsa puis le vernir ?
Pour le solartex ne t'inquiète pas, ça tient, le moment venu, on en reparlera ! pour te motiver et te donner une idée de l'aspect final, voir mon Pegasus, entoilé solartex antique et verni chêne moyen ou mon Bowlus Baby Albatross

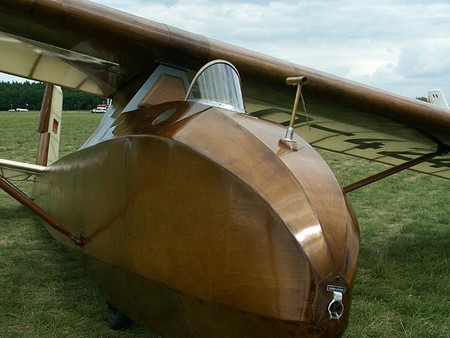

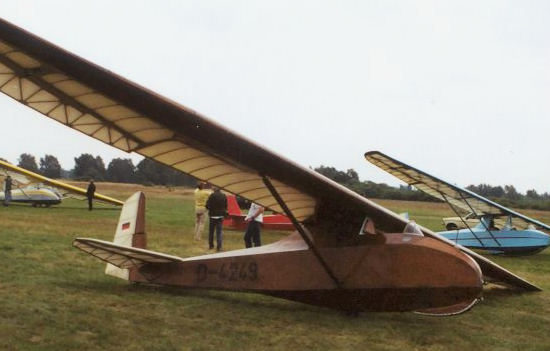

Tiens, regarde une autre photo d'une déco qui te plaît, le D-4249, pour te convaincre :

[Nicolas M]

en un mot magnifique!!!! cela donne du courage!
les nervures sont effectivement decoupées en tenant compte de l'epaisseur de balsa.
bref on en est pas encore la, je vais commencer a percer les trous deja pointer sur les pieces.
merci de votre aide
Nicolas

[Nicolas M]

Sur un plaque de CTP 30/10 il semble que les entailles ne soit pas assz profonde pour enlever les pieces.
je pensais utiliser ce type d'outils mais comment s'appelle t'il?





Nicolas

[VincentB]

c'est un peu comme une scie à chantourner, le vrai nom je ne sais pas, mais ça s'appelle aussi parfois scie d'horloger, scie de bijoutier...
tu as regardé si tu ne peux pas détacher tes pièces au cutter ou xacto?

[Orionis]

c'est pas ce qu'on appelle une Bocfil?

[VincentB]

Oui Fabrice, effectivement ça a l'air d'être le vrai nom en regardant les resultats d'une recherche image google

[Nicolas M]

merci a tous, je vais voir pour trouver ca pas trop cher.
car la CNC n'a coupé que 2mm sur les 3mm de CTP, alors avec le cutter cela risque d'etre penible.
Par contre j'ai vu des scies a chantourner pas trop chere, un quarantaine d'euro, a voir...

merci

Nicolas

[Stephan]

[eugene]

bon courage et le forum est la pour l'aide... écrite !
je ne sais pas si c'est le cas de ton kit mais parfois toutes les pièces en particulier des couples ou des petites bidules (voir Minimoa Krick...) ne sont pas dessinés sur les plans... en faire l'inventaire et penser à les copier au cas ou... et puis une copie du plan c'est pas mal pour pouvoir la découper tout à loisir en gardant l'original bien en vue...
pour la découpe du CTP, une scie à chantourner c'est quand même le mieux, perso j'ai un modèle cher, une Heggner achetée dans les années 80 et elle est toujours d'attaque ! sauf la soufflette remplacée par un compresseur de frigo et la casse de la petite biellette en plastique que j'ai refaite car les accessoires sont hors de prix (la machine aussi !)

[Nicolas M]

va falloir faire chauffer la photocopieuse du boulot!!!
je vais faire un tour au bricotruc du coin pour voir ce qu'il propose.
Et pour seulement une planche a decoupé un bocfil fera surement bien l'affaire pour le moment.

Nicolas

[Nicolas M]

Bonjour a tous,
J'ai une petite question d'autre technique .
Quels types de cale et papier a poncer sont ils le mieu adaptés pour faire de beaux bords d'attaque?
Je sais que cette question a déja été abordé mais quelle colle me conseillez vous? J'ai deja pris de la Cyano Balsa , mais beaucoup utilise de la colle blanche , et dernieres choses j'imagine qu'il faut biseauter toutes les pieces qui s'assemble entre elles en formant un angle?

merci de vos reponses


Nicolas

[Laurent14]

Pour les cales à poncer, personnellement, j'utilise de la toile emeri collée au scotch double face sur une longue cale de bois. J'achète les bandes pour ponceuses à bandes. Grain pas trop fin.

Pour la colle, on utilise à peu près tous la cyano, la blanche et l'araldite.
L'utilisation dépent un peu du collage à effectuer.
Je dirais que pour les collages courants, la blanche est parfaite.
Pour les collages très solicités, l'araldite (ou autre colle époxy deux composants).
La cyano, je la réserve (ça vaut quand même dans les 7000 euros le kilo tout de même ) pour des petits collages rapides où il est difficile de mettre les pièces sous presse par exemple.
Pour certains collages, j'utilise la colle blanche plus une ou deux gouttes de cyano pour éviter l'effet savonnette de la blanche.
Dans ce cas tu évites de mettre la cyano en contact direct avec la blanche parce que ce n'est pas terrible comme collage.

Enfin, effectivement, pour toutes pièces s'assemblant avec un angle, il faut bisauter. Pour réaliser un bon collage, ce n'est pas la quantité de colle qui compte mais la qualité de l'assemblage. En réalisant un biseau, tu augmentes la surface de collage et son efficacité.
Penses aussi à essuyer les bavures de colles. Ca fait plus joli sur le planeur fini.

Tout ça , ce n'est pas la vérité vrai, chacun à ses petites habitudes, fruit de longues années d'expérience.

[Nicolas M]

Merci Laurent,
Je vais suivre tes judicieux conseils et peut etre a la fin de ce WE, si le temps est pourri j'aurai fini les empennages pas sur...

a+
Nico

[Nicolas M]

Rebonjour,
derniere chose, quel grade de papier emeri prendre? 400, 600, moins plus?

merci
Nicolas

[Laurent14]

Attention, je n'ai pas parlé de papier emeri mais de toile emeri.
Le support et très différent et beaucoup plus solide (c'est de la toile pas du papier).
Je prend en général les bandes en 80 ou 120.
pour un ponçage plus fin, tu peux utiliser le papier emeri.
Il en existe qui ne s'encrasse pas. Il est de couleur grise. Je ne me rappelle plus la matière abrasive. Je regarde à la maison et je te dis.

[Nicolas M]

Bonjour a tous,
Ca est j'ai entammé le bébé, quel plaisir, moi qui revait de faire de l'ebenisterie, quel pied, je suis accro deja, quel plaisir encore une fois...

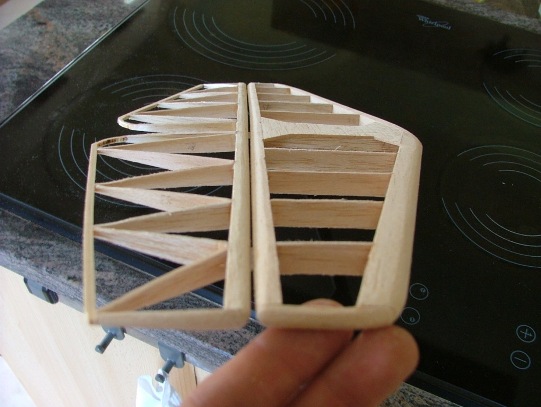

bref j'ai commencer par le profondeur, 3h plus tard apres avoir pourri l'atelier de poussiere de balsa ( Nico! tu me nettoies ca de suite ), pas de difficultés particulieres, toutes erreurs pouvant etre rattrapper. Finallement j'ai tout coller a la cyano balsa, ca a l'air costaud.

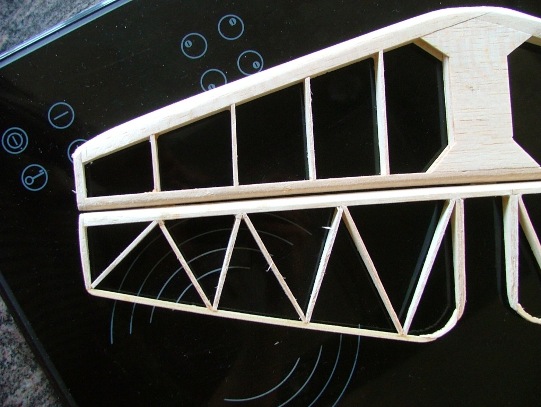

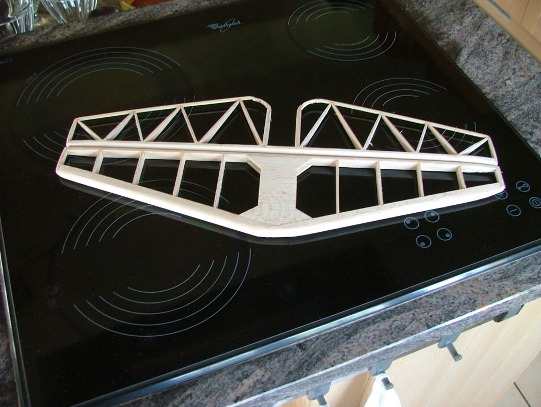

maintenant les images:

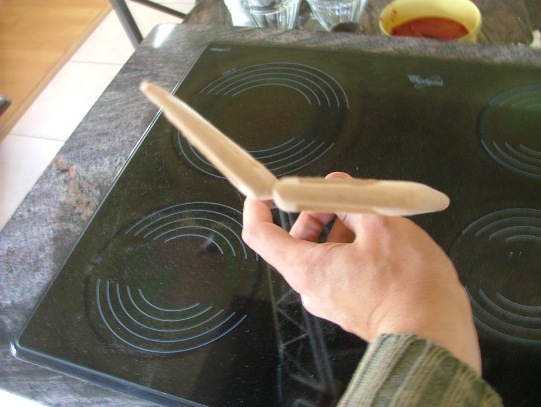

Ca devrait suffir comme debattement. Les charnieres sont faites par 3 articulations silicones.

Maintenant demain je m'attelle a la dérive.

Si vous avez des remarques a faire n'hésitez pas je veux apprendre

Nicolas

[VincentB]

c'est chouette ce stab, c'est quoi ces charnières en silicone?
sinon c'est une bonne idée de construire sur la plaque de cuisson, c'est bien plat et la colle blanche n'adhère pas dessus

[Nicolas M]

Je te fait une photo demain. Mais en gros c'est une plaque de Silicone de 0.4mm d'epaisseur, il suffit de faire un fente mettre de la cyano et Zou c'est beton, rapide et tres discret.

Nicolas

[Nicolas M]

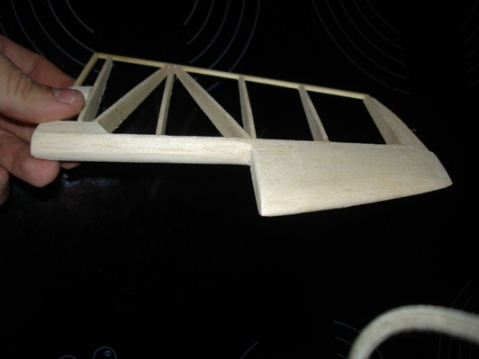

Voili fini la derive cet aprem durant le canillard bien au frais dans l'atelier.

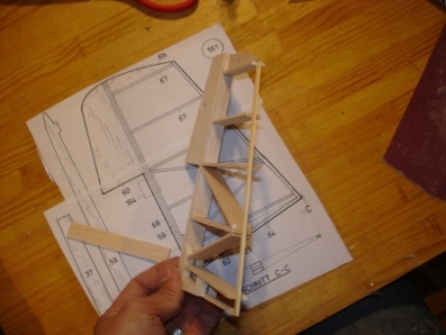

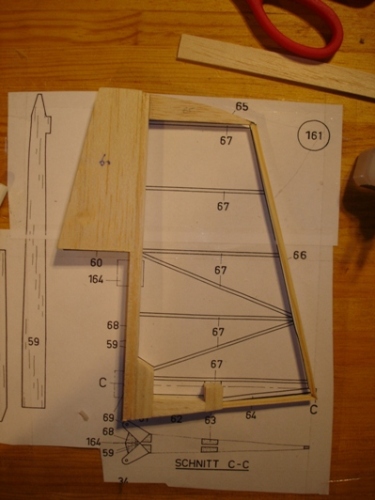

Allez comme c'est construction detaillée on commence par le debut:





Le résultat avant poncage

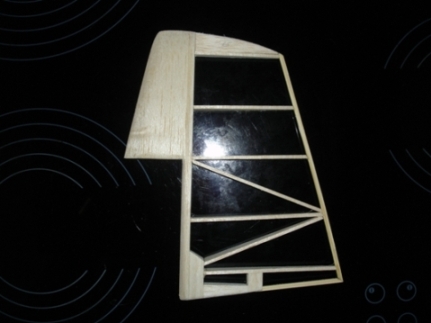

Le resultat








Maintenant j'ai amenagé l'atelier pour commencer le fuselage et la je sens que ca va etre une autre histoire....

Nicolas

[Nicolas M]

Bonjour a tous,

quitte a faire les choses, mieux vaut les faire bien non?

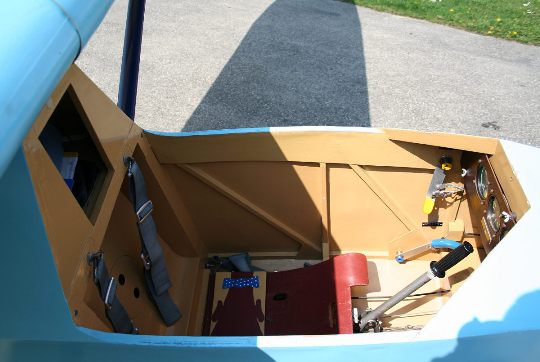

J'aimerai vraiment traiter ce modèle en maquette, mais le plan ne fait pas état de vrai cockpit ( juste un planche avec un buste et la verriere cachant l'installation radio). j'aimerai pourtant mettre un vrai pilote et essayer de reproduire le cockpit, comme vu sur la documentation du HB-234:




Mais je ne sais si j'ai la place, ni le surpoids que cela engendrait , ce qui pourrait gener pour le centrage etc... comment puis je savoir?

Merci de votre support
Nicolas

[VincentB]

En général on est obligé de tricher la hauteur du plancher par rapport au grandeur, donc positionner ses servos a plat le plus bas possible et mettre ensuite le plancher par dessus, a partir de là tu aménages l'intérieur, le pilote faut souvent le faire en fonction de ça, lui faire un corps et des jambes plus courtes, puisque les pieds ne peuvent pas aller jusqu'au nez, il y a l'accus, le plomb, le recepteur ce n'est pas trés lourd, il peut être placé juste derrière le pilote, mais ne places quand même rien en arrière du centre de gravité, le poids ça va, ça ne pèse pas grand chose de mettre des cadrans, des poignées.... mais reste dans le raisonnable, c'est un "petit" planeur

[Nicolas M]

Merci Vincent je vais faire comme cela.
Je commence le fuselage ce soir, avec un peu d'appréhension mais le post de Loopingfred sur son Grunau au 1/5.5e va m'aider fortement quant a la procédure à adopter.

Nicolas

[Nicolas M]

Bon comme prévu le fuselage c'est deja une autre histoire donc premiere boulette, j'ai fais 2 flancs gauches pris dans le rythme...
bref j'ai reussi a decollé les planches de renforts mais il reste des traces en relief positive et negatif; comment puis je rattraper le coup?





Autre chose la fixation du fourreau de cle a l'empalure ainsi que celles du patin sont confiée a de la couture plus epoxy. Ca ne m'inspire guere confiance surtout pour le patin.
Derniere chose par quel methode je peux faire prendre la forme du patin a ce bout de CTP de 3mm

Je vous met des liens avec des photos en grand pour que vous pussiez bien regarder comment ca se passe.

Fixation fourreau cle d'aile
http://www.hiboox.com/image.php?img=xuu6yofi.jpg
http://www.hiboox.com/image.php?img=krnhtknj.jpg

Fixation patin
http://www.hiboox.com/image.php?img=fglf5pmg.jpg
http://www.hiboox.com/image.php?img=66npub5i.jpg

Patin
http://www.hiboox.com/image.php?img=ib2f34o9.jpg

Merci de votre aide
Nicolas

[VincentB]

Même pour un kit complet, il vaut mieux avoir un petit stock perso de balsa et ctp pour recommencer certaines pièces, comme ton flanc
ton patin c'est du ctp de 3mm multiplis ou de l'ordinaire? la courbure n'est pas énorme, s'il est bien fixé devant et qu'il arrive à plier au niveau du caoutchouc, fais le comme ça, sinon tu peux le mouiller et le laisser secher sur une forme un peu plus courbe qu'au plan, il reviendra seul et aura a peu près la bonne forme, mais si tu veux en faire un en forme qui l'a garde vraiment, il te faut du ctp de 1mm et faire 3 épaisseurs collées à l'époxy sur un gabarit
pour les coutures, ça se fait et ça marche, prendre un fil costaud, sinon pour les attaches de caoutchouc et haubans tu peux mettre un petit bout de tissus de verre + époxy, pour le fourreau de clé j'aurais bien vu un petit ctp de 1mm de part et d'autre du tube, comme un coffrage et dedans tu noies ton fourreau à l'époxy, ou sinon là encore un tissus de verre par dessus

[Nicolas M]

Merci Vincent pour ton aide,
Donc pour le flan c'est foutu j'arriverais jamais a le ravoir pour faire la deco naturel ( un beau meurisier) que je souhaitais
J'ai reflechi a la fixation des haubans je pensais enserrer l'epingle dans du CTP 3mm creusé et noyé aussi a l'epoxy, je suis pas douer en couture

J'avais penser faire la pareil que toi pour les fourreaux d'aile donc banco!
Concernant le patin je me suis tromper c'est du pin. je vais essayer de voir si ca passe comme celaet renforcer tout ca comme tu le dis.
Autre question quelle autres pieces est mecaniquement sollicité dans ce genre de planeur, j'entends par la quelle piece dois je coller a l'epoxy et non a la cyano? les couples? les planches sous le fuselage...

Merci de votre support
Nicolas
