Flying Machine "La Vis à Nuage"

[MALABAT Michel]

[VincentB]

L'article en 12 pages, et plan encarté est également paru dans Modellismo de Juillet/Août http://www.edimodel.it/ avec une présentation sympa toujours accordée au modèle. Dommage quand on ne maitrise pas l'Italien car c'est un magazine sans équivalent en France, avec toujours des articles historiques, monographies, modèles oldtimer....

[Clifton]

J'avoue que le style et la mise en page du magazine fait bien envie, mais pour ce qui est de parler l'Italien, à part avec les mains, ça va pas être facile et pour lire ben ça m'aide pas ...

[fabplane56]

le sujet commence à dater mais le reup en vaut largement la peine. La fabrication et le niveau de détails me laissent pantois, magnifique travail de passionné, ça laisse rêveur stickers

[VincentB]

Je viens d'être contacté par Sylvère, de Suisse.
Il construit une Vis à Nuage, d'après le plan encarté paru dans Modèle Mag. La maquette fait 2.60m d'envergure et sera plutôt destinée à rester en statique, bien qu'elle soit équipée pour voler.

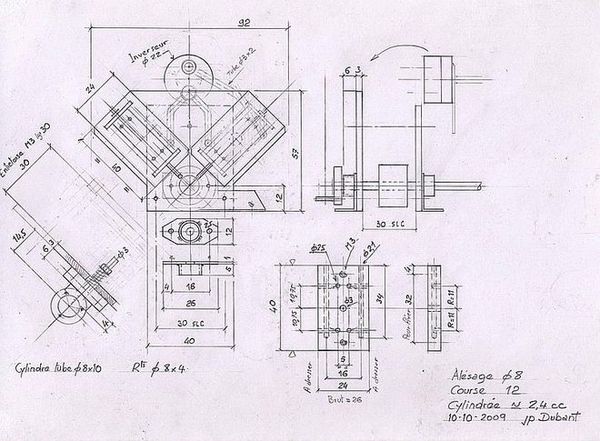

Sylvère a construit un véritable moteur à vapeur pour actionner la Vis à Nuage. Le moteur est un deux cylindre en V de 2.4 cm3. La chaudière de 120 cm3 est chauffée avec un brûleur à gaz en céramique alimenté par un mini réservoir de 14 cm3
Espérons qu'il n'ait pas les déboires d'Honoré Dartiguenave et que la Vis ne finisse pas en cendre (voir l'historique de la grandeur)

Voici quelques photos j'espère qu'il y en aura d'autres, peut être que Sylvère nous présentera lui même sa construction

[ChristianR]

bonjour

joli travail,même les fils de servo des ailerons passent dans un tube de "cuivre"

[hermann]

Bonjour,

Superbe
Existe -t -il d'autres photos du moteur ??

Charles

[Greg]

Alors là,......on se tait et on admire .....

[Sylvère]

Bonjour tout le monde

Je ne suis pas encore présenté.
Je me prénomme Sylvère, j'ai 43 ans, j'habite au pied du Château de Gruyère en Suisse

Voilà plus de deux ans que je (travail) sur ce magnifique avion qu'est la vis à nuage.

J'avoue que recevoir des commentaires positifs de la part de personnes comme vous me fait très plaisir.

J'ai quelques photos de la partie vapeur, mais pour le moment ça n'est pas encore du plus belle effet, chaque modification et ajout nécessite brasure nettoyage... et encore quand ça fonctionne.

Le moteur en lui même est (facile) à usiné, le gros du travail est toute la partie brûleur, graissage, soupape, niveaux d'eau et séchage de la vapeur...

Quand Vincent parle d'incendie... ça c'est déjà fait lors des premiers essais avec un brûleur à alcool sans trop de dégat .

Sylvère

[VincentB]

Bienvenue sur le forum Sylvère

[Sylvère]

voici une photo des pistons et cylindres
C'est un moteur oscillant double effet, la distribution se fait par le mouvement oscillant du cylindre sur son embase, l'admission et l'échappement s'inversent selon la position du cylindre. Un bon exercice de perçage.





Ci dessous on voit la chaudière avec les tubes bouilleurs



[/img]

Ci-dessous ce que j'appellerais la boite à fumée, censée retenir la chaleur et les flammes parfois.





Je n'ai pas beaucoup de photos du moteur, il est dans sa boîte en attendant d'être couplé pour la première fois à la chaudière.





Sylvère

[VincentB]

Par curiosité, tu as pesé tout l'ensemble moteur? pour voir si ça remplacerai éventuellement le plomb de centrage. Il y a des volants d'inerties? Je suppose que le moteur va entraîner la Vis à Nuage, aussi une dynamo?

[hermann]

Bonjour Sylvère,

Merci pour les photos du moteur, ça me rappelle de bons moments , il y a maintenant longtemps ( dans ma jeunesse) lorsqu'à l'école en travaux d'ajustage nous avions fabriqué un moteur à vapeur oscillant deux cylindres.( Et je l'ai toujours sur une étagère)
Vincent te demandait le poids, moi , je souhaiterai avoir quelques cotes d'encombrements
En tous les cas Bravo J'adore sur ton post du 28/11 la dernière photo avec le manomètre et la vanne d'arrêt.
Es ce de ta fabrication ou acheté ? Quelle taille ça représente ?
Je ne t’ennuie pas plus avec mes questions et te laisse travailler.
Bonne continuation, j 'attends ( nous attendons) avec intérêts d'autres photos quand tu le pourras.

A plus
Charles

[Sylvère]

Bonjour,

[hermann]

Bonsoir Sylvère,

Merci pour les infos technique je n'en souhaitais pas autant .
Superbe la photo du montage moteur.

Pour Vincent:
Vois-tu Vincent : on est tombé avec Sylvère sur un fou furieux , encore plus furieux et passionné que toi.
Si, si, ça peut exister.
Cordialement.

Charles

[Sylvère]

Bonjour,

Non non sans l'imagination de Vincent mon projet n'aurait tout simplement jamais existé.

Je joindrai une vidéo le jour où le moteur fera ses premiers tours à la vapeur, mais là, il faut aller peller la neige.

Amicalement

sylvère

[hermann]

Bonsoir,

Tu as tout à fait raison Sylvère et tu fais bien de le rappeler.
Nous devons, pour une grande partie d'entre nous, beaucoup à Vincent.

Bonne continuation

Charles

[Clifton]

Alors chapeau, les bras m'en tombent.

Réussir à faire encore plus fou que Vincent, il fallait le faire. Si j'osais, je dirai que tu lui as mis la pression !

[Sylvère]

Hello tout le monde,

Malheureusement mon atelier est resté bien calme cet hiver.
J'ai été occupé par des tâches bien moins gratifiantes.
Je ne manquerai pas de vous tenir informé sous peu des dernières avancées.

Bonne soirée

Syl.

[VincentB]

Bonjour tout le monde,

J'ai retrouvé des dessins (dont j'ignorais l'existence) que j'avais fait à 8 ans.

Inconsciemment ces dessins ont dû rester dans mon esprit, pendant 45 ans, quand j'ai construit la Vis à Nuage, on retrouve vraiment des détails de ces dessins dans ma construction, marrant, non?

[ChristianR]

Bonjour


Tu avais l'imagination débordante à 8 ans

[Johannes]

Hi Vincent,
für einen 8 jährigen Jungen hast du schon
sehr detailreich gezeichnet und die große Technik gut
beobachtet

Johannes

[bocorvin]

Hi Vincent,

What a (technical) creativity, look at the details,

Vincent

[Greg]

Bonsoir Vincent
J' aime tes dessins d' enfants ...
C' est étonnant mais pas tellement car il nous arrive très souvent de croiser et parfois de suivre les rails de notre enfance...
A+ JPG

[RichardP]

Salut Vincent
Quelle imagination à huit ans. J'adore

[CHAUSSEBOURG]

C'était déjà très prometteur! Pas étonnant que tu aies pu t'épanouir dans l'aéromodélisme et dans cette spécialité a fortiori!
Compliments!
Pierre
