Schweizer TG-2/LNS-1 (SGS 2-8 Civilian) 1:5
Aller à la page Précédente
1, 2, 3, 4, 5, 6 Suivante


Poster un nouveau sujet   Répondre au sujet    RETROPLANE.net Index du Forum -> Constructions Détaillées en Photo
Voir le sujet précédent :: Voir le sujet suivant
Auteur Message
erwan
Psycho Posteur
Psycho Posteur


Inscrit le: 17 Aoû 2006


MessagePosté le: 25/02/2008 10:07    Sujet du message: Répondre en citant

J'avais mis une photo sur un post de KA3 pour faire voir mon installation surle mien.

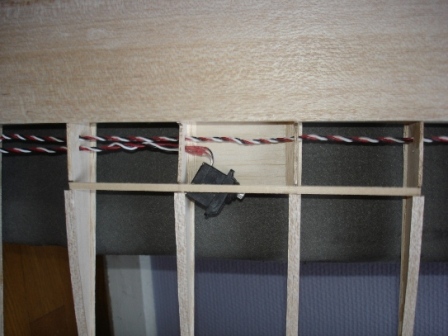

LE servo est entre les deux longerons et il y a justeunepetite biellette qui pousse la palette.. ca marche plutot bien!
Il faut juste pense que ta gouverne doit avoir un debatement de pres de 90° si tu veus avoir une réelle efficacité


Erwan
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 28/12/2008 13:52    Sujet du message: A Répondre en citant

Bonjour à tous,
Ca y est je m'y remets enfin après 10 mois d'arret!! Avant de vous poster mes tous petits avancements des que j'ai un APN dispo, j'etais entrain de relire le post. Auriez vous juste une photo d'un articulation de charniere par barre de torsion, j'ai un peu de mal à voir comment marche l'effet ressort.

merci de votre aide

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: A la playa, bajo el sol
Âge: 61 Scorpion

MessagePosté le: 28/12/2008 14:21    Sujet du message: Répondre en citant

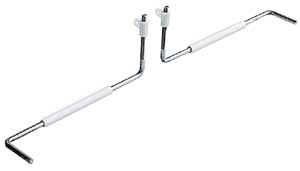

Je ne me rappelle plus du fil du sujet, c'était à propos de quoi? les ailerons, les AF? quand on parle de barre de torsion pour la commande d'aileron, c'est ce genre d'accessoire, on retransmet l'effort plus loin, mais il n'y a pas de système de ressort



mais là ça ne serait pas approprié à tes ailerons qui sont trop éloignés du fuselage



Retroplane et modélisme en pause, vanlife à haute dose.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
espenlaub
Fidèle Posteur
Fidèle Posteur


Inscrit le: 01 Juil 2008


MessagePosté le: 28/12/2008 14:29    Sujet du message: Répondre en citant

Hallo,

und es wundert mich immer wieder - schon seit sehr vielen Jahren - dass solche herrliche Original Segler nicht öfters nachgebaut werden.

Viel Spass und Erfolg beim Bau

Gruß Espenlaub
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 28/12/2008 15:42    Sujet du message: Répondre en citant

c'etait pour articuler les Aerofreins, solutions que tu me proposais dans la citation ci dessous:

« VincentB » a écrit:
barres de torsion tu te les fait dans de la cap de 1.5mm, la barre pourrait servir d'axe de rotation des AF, faudrait coller du tube plastique sur l'aile et l'AF et le découper ensuite alternativement comme une charnière piano, ensuite l'axe/barre serait collé dans les tubes plastique côté AF, tu peux même te passer des tubes côté AF mais ça ferait plus propre avec, sur le grandeur il me semble avoir vu que l'articulation sont du type charniere piano
mais sinon tu dois pouvoir facilement mettre ton servo sous le coffrage vers le BA de l'aile et relier l'AF avec un palonnier comme n'importe quelle gouverne, comme ce sera à l'étroit il peut y avoir des contraintes sur la tringles, dans ce cas une CAP de 1mm est suffisante voir même 0.8mm, elle peut eventuellement se tordre un peu sans abimer tout le système, tu peux aussi plier un Z sur le milieu CAP de commande, ça permet d'encaisser d'eventuelles défauts d'alignements en faisant ressort



bonnes fetes

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: A la playa, bajo el sol
Âge: 61 Scorpion

MessagePosté le: 28/12/2008 15:59    Sujet du message: Répondre en citant

Ok, comme sur le Mü13 par exemple http://www.retroplane.net/mu13d/mu13d2page3.htm
mais vu le prix et taille des micro servo, tu pourrais en mettre un par AF en direct



Retroplane et modélisme en pause, vanlife à haute dose.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 30/12/2008 11:40    Sujet du message: Répondre en citant

Merci de ton aide Vincent.
Oui c'est ce j'ai fait. En fait mon soucis est que la place est assez comptée pour mettre une tringlerie classique. Mon idée était de pousser directement avec le palonnier du servo le volet des AF et donc il me serait nécessaire une système de ressort pour assurer un retour parfait du volet dans son logement lors de sa descente.

Auriez vous une idée pour un système simple?

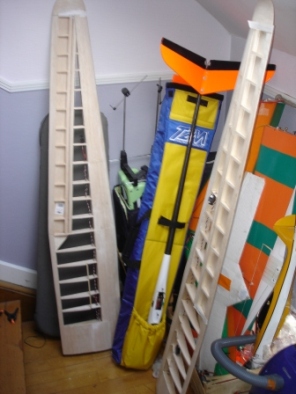

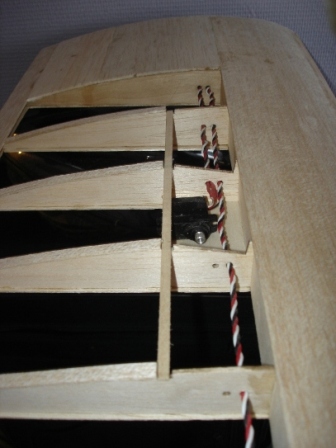

Sinon Voici en j'en suis pour la première aile. Il reste à faire les commandes et fixations des haubans.
Je vais la laisser comme cela pour l'instant et commence aujourd'hui l'aile gauche.





a tout bientôt

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 31/12/2008 19:52    Sujet du message: Répondre en citant

SAlut à tous,
je crois avoir trouver une soluce pour les AF.

J'ai penser à faire un U avec de la CAP dont un bout serai coller 2 nervures plus loin et l'autre dans un guignol coller sur le volet. la position au repos donne AF fermé. Le palonnier situé sous la planche pousse et donne Af Ouvert. La CAP étant maintenant à 90° de son bout coller permet un retour par effet ressort du volet lors de la baisse du palonnier.

Reste à voir si ça marche et si j'ai assez de débattements pour des AF efficaces.

J'ai presque fini la deuxième aile.

Allez bonne soirée

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
texier
Accro Posteur
Accro Posteur


Inscrit le: 02 Mar 2006

Localisation: Monbrun (32)
Âge: 51 Taureau

MessagePosté le: 01/01/2009 23:06    Sujet du message: Répondre en citant

Et avec un petit élastique tout bête ?


Sylvain.

On appelle idées claires celles qui sont au même degré de confusion que les siennes.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 03/01/2009 16:37    Sujet du message: Répondre en citant

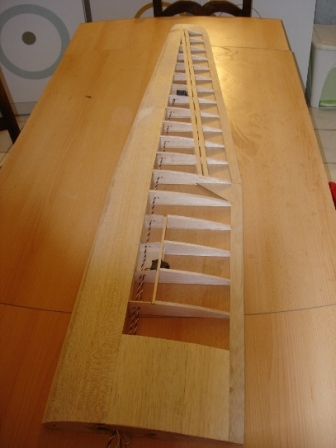

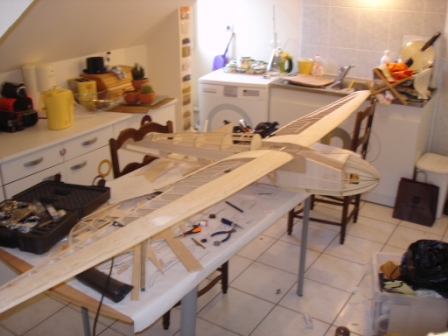

Ca y est la deuxième aile et fini. Maintenant il me reste le gros boulot, le fuselage, qui va demander une bonne étude de plan car celui-ci n'est pas très clair.





A tout bientôt donc

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 10/02/2009 20:48    Sujet du message: Répondre en citant

Allez je jongle entre le virtuel ( projet SZD - Cool et le bien concret avec le commencement du fuselage de ce bel oiseau.

les flancs





et le résultat d'un petite journée de travail.









Je dois continuer demain pour pouvoir bien ranger le cuisine sinon je vais me faire rouspéter

a+
Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
mat2verre
Maniaco Posteur
Maniaco Posteur


Inscrit le: 17 Juil 2006

Localisation: IDF

MessagePosté le: 11/02/2009 12:04    Sujet du message: Répondre en citant

« kipecoul » a écrit:
et le résultat d'un petite journée de travail.


Ben heureusement que tu ne fais pas d'heures supp' !!! [amen] [amen]

@+

Mat



Des projets plein la tête...
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 11/02/2009 20:01    Sujet du message: Répondre en citant

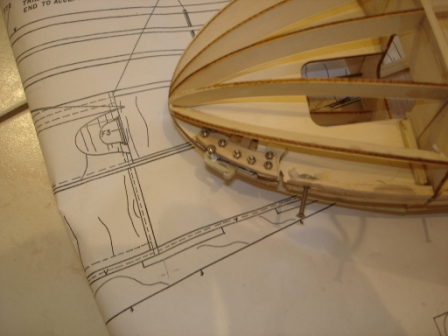

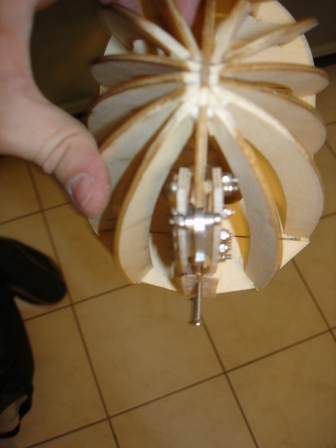

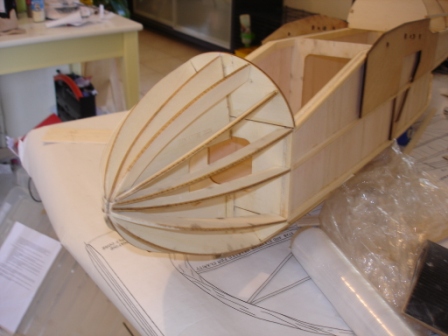

Allez petite mise à jour aujourd'hui j'ai fini le "turtle nose" comme dise les américains

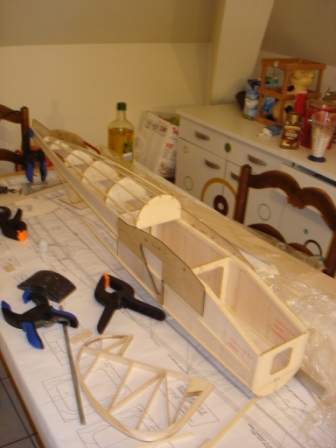

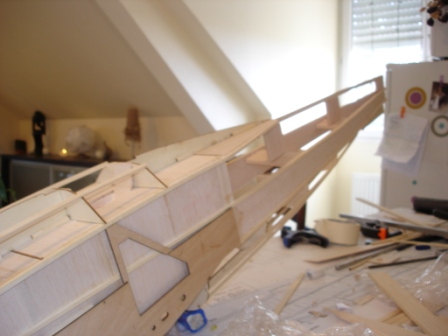

ensuite j'ai fini la partie basse du fuselage

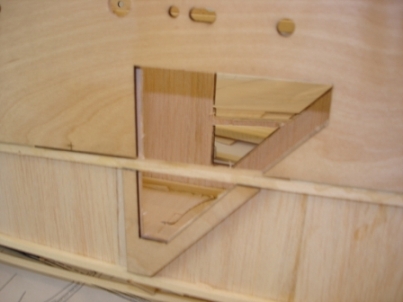

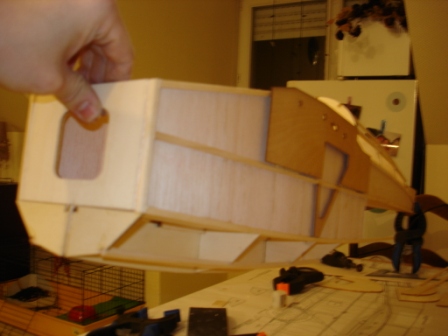

Ouvert les fenêtres observations

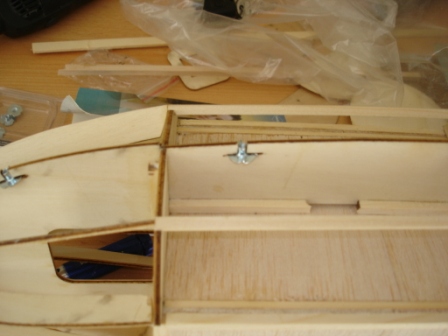

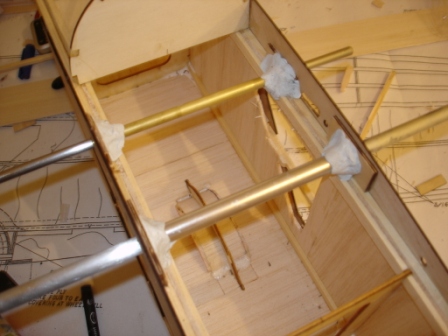

et fait la mise en places des clé d'aile.





et pour ce donner du courage la première mise en croix, tout à l'air pas trop mal symétrique





Demain je fais le crochet de remorquage de type SG-17





et le roue d'atterrissage.

a tout bientôt

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: A la playa, bajo el sol
Âge: 61 Scorpion

MessagePosté le: 11/02/2009 20:24    Sujet du message: Répondre en citant

T'as dû te tromper d'image, là c'est le crochet du SGU 1-7 de Jean-François Wink


Retroplane et modélisme en pause, vanlife à haute dose.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 11/02/2009 20:52    Sujet du message: Répondre en citant

Oui c'est ce que voulais écrire. Pardon à Jean-François.
à demain

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
plu ronan
Incurable Posteur
Incurable Posteur


Inscrit le: 10 Jan 2007


MessagePosté le: 12/02/2009 10:10    Sujet du message: Répondre en citant

c est beau [clap]
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 12/02/2009 13:54    Sujet du message: Répondre en citant

Bon je pense que mes voisins doivent me maudire mais découper de l'alu ça fait du bruit! Confused

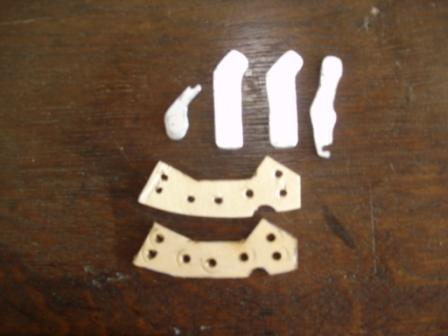

le résultat est loin d'être aussi propre que la découpe CNC, mais bon:





l'alu que j'ai utiliser est je pense bien trop tendre et je n'est confiance de le monter sur un planeur de 3kg tiré par un remorqueur surpuissant. J'ai peur que que le crochet s'ouvre au moindre a coups.

Ou puis je trouver de l'alu en 3mm de type duralu?

merci de votre aide

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
cassin jean
Fidèle Posteur
Fidèle Posteur


Inscrit le: 10 Nov 2006

Localisation: 61 argentan
Âge: 75 Lion

MessagePosté le: 12/02/2009 17:18    Sujet du message: Répondre en citant

chez tous les marchands de modelisme au moins , ailleurs je ne sais pas .
Weym..., Topmachin etc en ont .

Salut
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 13/02/2009 09:15    Sujet du message: Répondre en citant

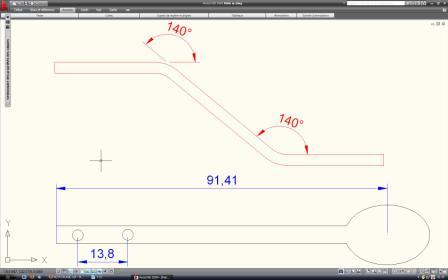

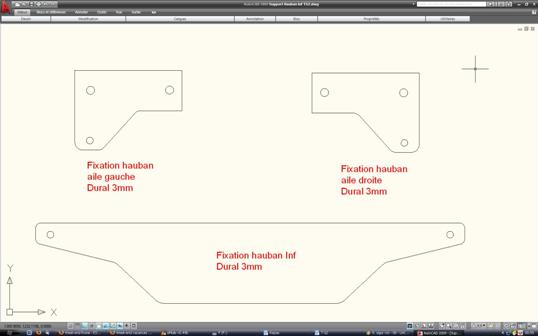

alors ce matin réveil de bonne heure et traçage pour découpe CNC ( faut encore que je trouve le découpeur [argh] ) des fixations des haubans sur les ailes et le fuselage, qui seront en dural 3mm.





allez je me plonge sur la fixation de la roue et peut-être du patin.
D'ailleurs en parlant de patin ou pourrais je récupérer du caoutchouc noire ?? Sur un ancien pneu ça risque d'être un peu trop dure , non?

a+

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: A la playa, bajo el sol
Âge: 61 Scorpion

MessagePosté le: 13/02/2009 10:38    Sujet du message: Répondre en citant

Pour les caoutchoucs, il y a plusieurs sujets qui en parle, soit de la durite de voiture, Pierre prend ça dans les cales à poncer en mousse dure, ou diverses récup de blocs de caoutchouc, butée de porte, tampons de camion... Dans les pneux comme tu le suggères, je ne pense pas que tu arrives à récupérer grand chose avec le ferraillage, ou alors crampons de gros pneus genre tracteur...


Retroplane et modélisme en pause, vanlife à haute dose.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
plu ronan
Incurable Posteur
Incurable Posteur


Inscrit le: 10 Jan 2007


MessagePosté le: 13/02/2009 10:53    Sujet du message: Répondre en citant

moi quand j ai besoin de durit pour mes patins , je vais voir le garagiste du coin et il a une caisse ou il garde les reste des vehicules qui ont eu un joint de cullasse en depannage
pour la longueur que j ai besoin ,il me la donne Wink
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 13/02/2009 16:40    Sujet du message: Répondre en citant

Merci je vais voir mon voisin qui la garage plein de truc pour les bagnoles, il aura bien un silent block ou un joint à me filer.

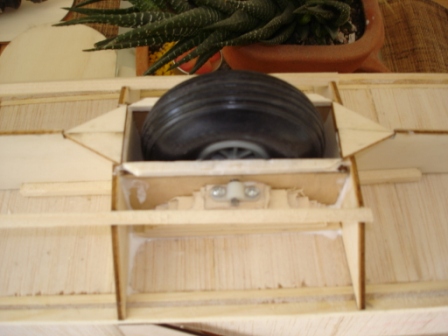

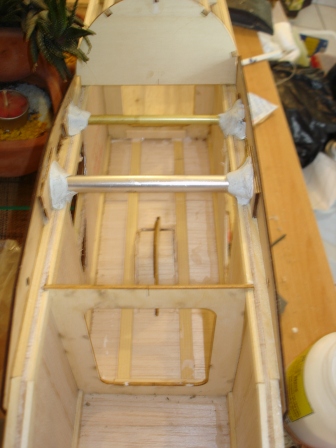

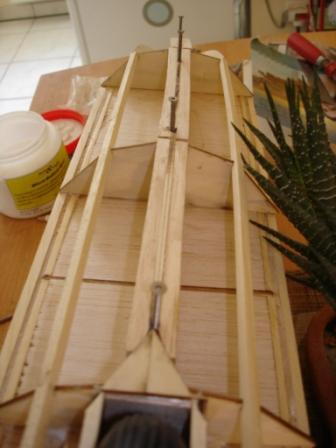

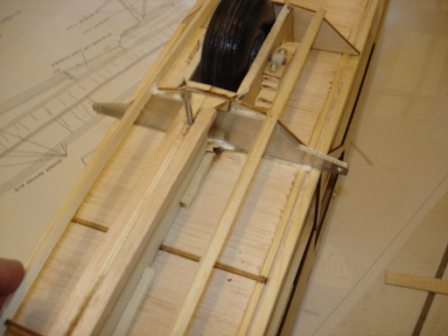

alors j'ai monté la roue:





Renforcer dans le fuselage pour repartir l'effort de la roue lors d'un atterrissage:





Mise en place des écrous à frapper pour visser le patin:





puis recouvrement avec un blasa apr-ès avoir noyer les écrous dans epoxy+micro ballon, ça fait propre ça à l'air solide et simple.





voili j'ai bien travailler cette semaine [fouet] , ce WE repos et vol et on recommence la semaine prochaine avec le pied de dérive plus mise en place des empennages puis la partie qui m'angoisse, l'énorme verrière!

a+
nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
zeffus
Stagiaire Posteur
Stagiaire Posteur


Inscrit le: 24 Avr 2007

Localisation: Lutterbach (68)
Âge: 53 Sagittaire

MessagePosté le: 14/02/2009 23:43    Sujet du message: Répondre en citant

« kipecoul » a écrit:
alors ce matin réveil de bonne heure et traçage pour découpe CNC ( faut encore que je trouve le découpeur [argh] )


Tout trouvé Very Happy je peux te le découper. J'ai découpé de l'AU4G de 4mm avec ma CNC c'est nickel, bon pas en une passe, je ne prends que 0,2mm par passe mais bon vu les longueurs que tu as par rapport à ce que j'ai fait, ça va aller vite. Laughing



C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air con.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 15/02/2009 15:55    Sujet du message: Répondre en citant

Merci mon poto [amen] [amen] tu me sauves.

on en reparle autour d'un bon café.

a+
Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 17/02/2009 18:36    Sujet du message: Répondre en citant

Alors aujourd'hui j'ai effectuer le pied de dérive.

ça commence à ressembler à quelque chose





Et grâce à Zeffus, le crochet et les fixations de hauban seront bientôt montés. Merci à lui.

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 18/02/2009 08:44    Sujet du message: Répondre en citant

Le Tg-2 n'a pas de patin AR.

j'en est dessiner un tout simple que je dois plier après découpe.






Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 20/02/2009 14:35    Sujet du message: Répondre en citant

Alors de retour d'une grosse journée de travail sur la CNC de Zeffus ( merci encore beaucoup à lui), je peux vous montrer le résultat qui me plait vraiment.

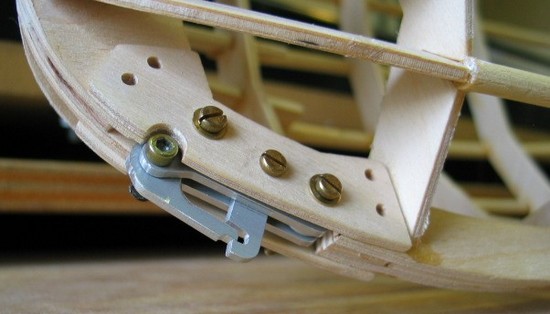

Le crochet vraiment réaliste.









Les fixations haubans









propre et plutôt costaud.

Par contre le patin arrière fait aussi en Dural 3mm n'a pas résister à la pliure et s'est cassé net! Je pense le refaire soit en tole ou le dessiner autrement. Quant dites vous??

la suite bientôt avec la fixation des empennages et bientôt la bulle.

a+

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
zeffus
Stagiaire Posteur
Stagiaire Posteur


Inscrit le: 24 Avr 2007

Localisation: Lutterbach (68)
Âge: 53 Sagittaire

MessagePosté le: 20/02/2009 15:34    Sujet du message: Répondre en citant

Super,

Contant de le voir monté. Tu n'as pas chômé. Au fait est-ce que le fonctionnement du crochet se fait correctement sans accrocher?

Quelles vis as-tu utilisé du 3 ou du 2,5?

Pour le patin arrière c'est pas vraiment étonnant qu'il ait cassé, 3mm en étiré, ça ne résiste pas.

Bon courage pour en refaire une, personnellement je n'ai pas d'idée.



C'est parce que la vitesse de la lumière est supérieure à celle du son que certains ont l'air brillant avant d'avoir l'air con.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur MSN Messenger
VincentB
Serial Posteur
Serial Posteur


Inscrit le: 23 Jan 2006

Localisation: A la playa, bajo el sol
Âge: 61 Scorpion

MessagePosté le: 20/02/2009 15:40    Sujet du message: Répondre en citant

Tôle de fer de 1mm ça ira bien, faudra juste le détordre à chaque fois si ça tape un peu dessus, mais ça se fait sans soucis et ça reste souple et ne cassera pas, ou sinon un acier plus raide, tu peux récupérer dans des clés plates d'ailes, dans de la règle de tapissier, dans des feuillards d'emballage si c'est assez large, et comme c'est fin tu mets plusieurs lames comme les vrais ressorts de bequilles


Retroplane et modélisme en pause, vanlife à haute dose.
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail Visiter le site web de l'utilisateur
Nicolas M
Fidèle Posteur
Fidèle Posteur


Inscrit le: 24 Avr 2007

Localisation: Huttenheim (67)
Âge: 42 Taureau

MessagePosté le: 20/02/2009 15:40    Sujet du message: Répondre en citant

le crochet se fait super en douceur, aucun accro.
J'ai pris du 2.5mm, ça rentre nickel.

Pour le patin je vais y travailler.

aller à demain au terrain!

Nicolas
Revenir en haut de page
Voir le profil de l'utilisateur Envoyer un message privé MSN Messenger
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    RETROPLANE.net Index du Forum -> Constructions Détaillées en Photo Toutes les heures sont au format GMT + 1 Heure
Aller à la page Précédente
1, 2, 3, 4, 5, 6 Suivante
Page 2 sur 6


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum
Vous ne pouvez pas joindre des fichiers
Vous pouvez télécharger des fichiers

Zone de Téléchargement du Forum et Site Retroplane


Images aléatoires album Retroplane, clic pour Agrandir

Forum en Flux RSS
