CNC New Coquery

VincentB · Posté le: 17/06/2006 18:31 Sujet du message:

T'as changé le moteur? c'est la Würth?

asw15 · Posté le: 17/06/2006 18:41 Sujet du message:

Oui c'est bien la Wurth, elle va super bien, le variateur est très efficace, à mon avis il doit travailler sur la frequence et non sur la tension parceque je n'ai pas de perte de couple à basse vitesse, j'ai fait tout mon usinage d'ébauche sur la position 2 (graduations de 1 à 6 soit de 12000 à 28000 trs) ce qui fait que c'est tout a fait acceptable en bruit maintenant!
en tournant doucement (c'est relatif ça doit faire 15000 trs tout de meme...) la fraise chauffe beaucoup moins, c'est cool!
il serait intéressant de pouvoir comparer avec la Kress pour voir.
a+ Guillaume

asw15 · Posté le: 25/06/2006 22:33 Sujet du message:

après une 20aine d'heures d'usinage un jeu de master est pret à passer à la finition, le résultat est pas mal pour un premier jet, je dirais peut mieux faire mais est sur la bonne voie Embarassed

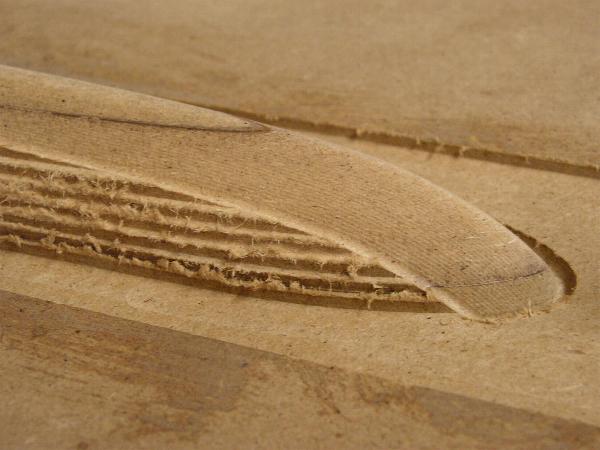

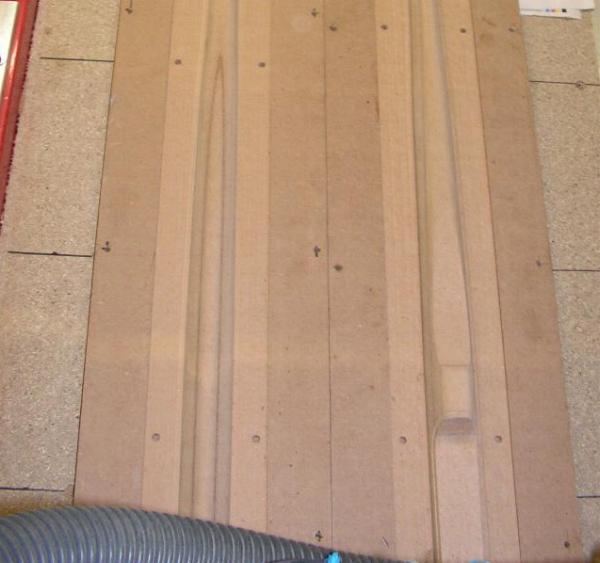

une photo assez parlante, en passe de finition, chaque passe prend 0.3mm en ebauche les marches font 2.5mm et la surépaisseur minimum est de 1mm

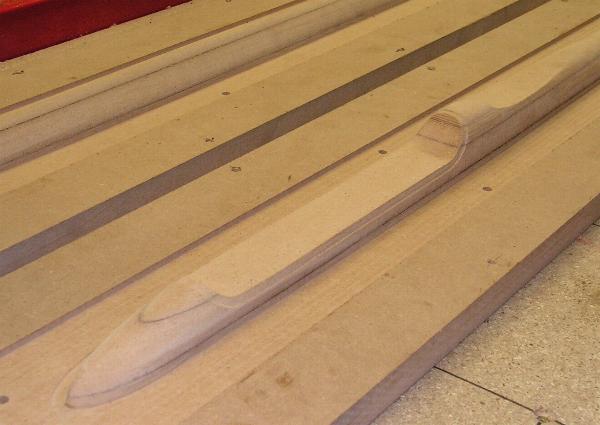

les pièces finies, là la photo n'est pas nikel mais on peut imaginer!

quelques we de repos, parceque je sature un peu après 6mois sur le projet et j'attaque un master d'aile
a+ Guillaume

asw15 · Posté le: 03/07/2006 06:16 Sujet du message:

Hello,

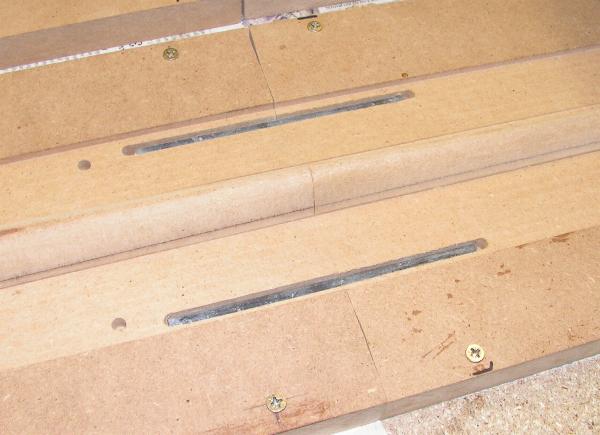

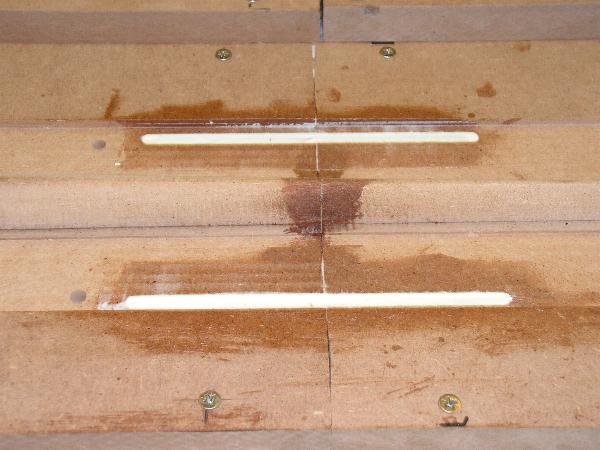

assemblage des masters suivant technique François Lorrain :
Avant

après

et une petite conclusion avant d'attaquer un nouveau projet, la solution,medium usiné est viable mais j'attends de voir la quantité de travail restant avant d'en tirer un moule.
L'investissement perso est très important et je ne sais pas si j'aurais un jour le courage de m'attaquer à nouveau à apprendre 3 softs en meme temps Laughing

ça me donne l'occasion de remercier ici François pour son aide précieuse, et Laurent (Fouga) pour pas mal de "petites" choses!!! :P

a+ Guillaume

asw15 · Posté le: 30/07/2006 08:46 Sujet du message:

Hello,

petite visite chez laurent Fouga hier, j'ai vu LA carte du futur Wink

la nouvelle cnc4AX avec un algorythme spécial integré qui permet de s'affranchir de la zone de raisonnance qui fait décrocher les moteurs pap ! Ceux qui ont essayer d'aller vite avec un pap connaissent tous cette zone, on ne peut pas aller au delà par contre si on dépasse cette zone on regagne du couple et de la puissance et on peut doubler la vitesse! cette zone est entre 12 et 14khz
sur ma machine avec la cnc3AX je suis limité à 2m/min et si j'aide le chariot à passer ce cap, je peux aller jusqu'à 3.5m/min!
Laurent m'a preté une de ses nouveautés de la rentrée, la CNC4BU! http://www.techlf.com/cnc4bu.php3 je vais la monter dans la semaine pour voir ce que ça donne sur ma machine, le soft qui va avec (interpreteur de GCode) commence à etre très abouti, je trouve perso qu'il commence à etre pratique! mais on va l'ameliorer pour le rendre carément génial Laughing

http://www.techlf.com/isa3d.php3
les gros avantages que j'y vois: un usinage parfaitement fluide (avec turbocnc j'ai des ralentissements sur les fonctions avec rayons) grace a la connexion rapide (usb) et d'un buffer bien geré, aucune action du pc n'est intrusive pendant l'usinage! un transfert aux moteurs bien plus rapide et surtout une gestion de l'alim des moteurs complètement differente et plus efficace que le pwm qui permet des vitesses bien plus importantes!
Gestion par soft de la vitesse de la broche avec un variateur de qualité qui ne dégrade pas le couple à basse vitesse (ainsi que du on /off bien sur) par uen petite carte annexe! pratique pour laisser la machine terminer seule un usinage!
bref si ce n'est pas le bonheur, on s'en rapproche!!
Info! Electronique diffusion compte vendre beaucoup de cartes CNC3AX et se donne les moyens... le prix va etre tout doux! aux alentours de 110 euros en kit! ça c'est vraiment une bonne nouvelle!
a+ Guillaume

Renaud I. · Posté le: 03/08/2006 05:32 Sujet du message:

Salut Guillaume,

J'ai rerereregardé les photos de ta machine... c'est vraiment un bel exemple de prototypage qui fonctionne! Shocked

Je me posais des questions à propos de ton châssis en tube (l'expérience du kartman? les soudures ont l'air nickel!) : comment faire pour obtenir quelque chose de plan et d'aligné pour les deux rails des X? L'expérience? Tout brider sur un marbre (mais lequel alors?) et commencer par points?

Les tropiques c'est bien, mais si loin de toutes ces belles réalisations! Crying or Very sad

A+.
Renaud. Cool

asw15 · Posté le: 03/08/2006 17:52 Sujet du message:

Salut Renaud,
ben la meca c'est mon boulot et j'aime mon boulot Wink

pour cette machine j'ai besoin de rigidité mais le chassis n'est pas trop sollicité donc il n'est pas beaucoup soudé, et il y a peu de deformation, j'ai tout monté sur le plan de travail, tout à eté dégauchi au niveau, les traverses sont débitées sur uen scie automatique et font la meme longueur à quelques 1/10° pres (important pour ne pas s'embeter) ce qui fait que j'ai assemblé une sorte de grande echelle et tout pointé , après pointage je verifie que rien n'ait bougé et je soude sans trop de penetration. après soudure j'ai un très leger voile (inférieur au mm).
Maintenant que la machine est fonctionnelle je vais l'agrandir (prévu depuis le départ) la course va passer de 1120 à 2050mm et le chassis va etre fixé sur une maçonnerie que je suis en train de monter! ce qui fait que je vais le brider et rattraper le voile.
voili
a+ Guillaume

Renaud I. · Posté le: 03/08/2006 18:33 Sujet du message:

Salut Guillaume,

Merci de ces précisions. C'est cool d'avoir un peu de place!

Au plaisir.

Renaud.

Exteno · Stagiaire Posteur Inscrit le: 13 Aoû 2006

Bonjour,

Voilà je compte construire ma fraiseuse CNC de type COQUERY Cool

transmission à poulie dentée et j'ai parcouru beaucoup de site qui traite de ce sujet.

Etant donné que le concepteur de cette merveilleuse machine est présent ici sur ce forum il était naturel d'y ouvrir un compte et de lui poser directement les questions qui me tracassent :)

Je n'ai pas encore commencé la construction mécanique mais j'ai déjà acheté le pcb de la carte CNC3AX de Laurent Fouga pour la partie électronique.

D'ailleurs cette carte gère-t-elle les contacteurs de fin de course et un palpeur d'outils car j'ai vu que l'on pouvait les paramétrer dans CNFRAISE et autres logiciels ?

Je tiens à remercier particulièrement M. COQUERY pour la diffusion d'informations sur le NET au sujet de la conception d'une machine de philosophie "Grand Public" facile à construire et d'accès permettant de faire déjà de bien belles choses.

Je trouve sa version permettant d'usiner du Medium vraiment impressionnante.

a+

Philippe

asw15 · Posté le: 26/08/2006 11:17 Sujet du message:

Hello,

la modifiation de la machine se passe pas mal, la course est maintenant de 1950mm et avec les nouvelles courroies que je reçois dans 15 jours je serais à 2100. ce sera la version définitive Cool

après c'est piña colada et farniente!

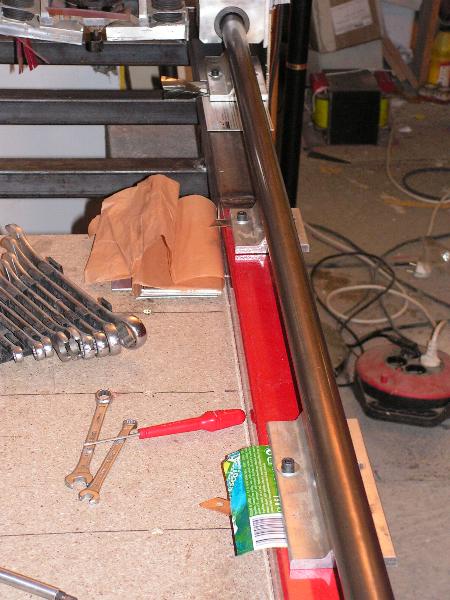

une petite vue en cours de montage:

les boites de panaché ne sont pas pour supporter la canicule Shocked

, je récupère la tole fine (0.15mm) pour faire mon calage fin. c'est la longue étape de réglage indispensable pour garantir la rectitude du banc (dégauchissage)

l'étape suivante c'est l'usinage du plan de travail pour garantir le parallelisme glissière /banc. Après seulement on peut envisager un travail au 1/10°mm car meme si la résolution de travail est de 0.02mm, la précision absolue ne descendra pas en dessous du 1/10°...ce qui est déjà remarquable à mon sens pour ce type de machine.
a+ Guillaume

Renaud I. · Posté le: 26/08/2006 18:38 Sujet du message:

Salut Guillaume, comment vas-tu? Toujours dans le béton alors?

Très chouette ta machine! Je me demandais : as-tu allongé les tubes de guidage ou bien avaientils la bonne taille dès le début?

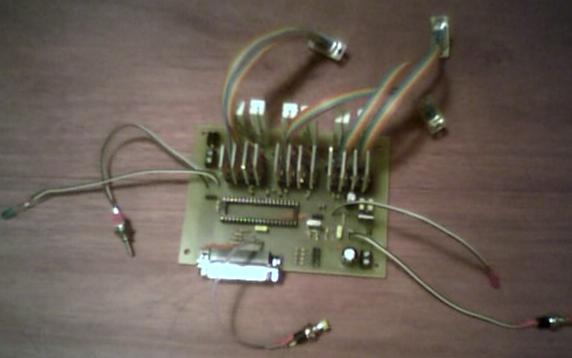

Pour ma part je suis dans les bidouilles électroniques. Je viens de finir les soudures de mon interface bidouillée sur un typon perso à partir d'une MM2001 avec simplifications (trois moteurs, pas de chauffe ni de timer) et augmentation de la puissance. Je sais, je m'embête peut-être pour pas grand chose, mais j'ai appris plein de trucs!

Bon, la photo est pourrie car je l'ai prise avec mon mobile, les accus de l'APN sont en train de charger!

Au fait, avec quoi fais-tu tes photos? Elles sont toujours nickel!

A+.
Renaud.

asw15 · Posté le: 26/08/2006 18:52 Sujet du message:

Hello Renaud
les glissières ont été changées, c'est du rond plein de Ø30
quand j'aurais des sous et que ceux ci seront marqués je les remplacerai par de la tige chromée, pour l'instant c'est du rond calibré en mi dur.
par contre ce que tu fais en montage electronique je ne sasi pas faire, tout juste un honnete soudeur de composants Embarassed

pour les photos j'ai un apn minolta dimage Z10, loin derrière le matos de vincent, mais je n'ai pas besoin d'une bete de course, je n'ai pas "d'oeil" et la photo m'ennuie... Crying or Very sad

je fais par obligation!

a+ Guillaume

Renaud I. · Posté le: 27/08/2006 13:12 Sujet du message:

Salut Guillaume,

Je pensais que c'était déjà de l'acier spécial traité, rectifié, poli sous les aisselles... Very Happy

Mais comment est-il fixé sur les supports? Percé taraudé par en-dessous? Si oui, comment faire pour la tige chromée? Collée à la résine?

Concernant l'interface, je me contente de faire du mécano électronique (je suis comme toi, juste un soudeur) : j'ai pris la MM2001, ai essayé de comprendre comment elle marchait (son concepteur m'a bien aidé), ai viré tout ce qui ne servait à rien pour le fraisage, ai remplacé la partie puissance par du plus balèze, ai ajouté quatre entrée de fin de course (pour ceux qui aiment), et ai compacté tout ça sur un typon avec un freeware touvé sur le net. :P

J'ai fait les premiers test cet aprèm' avec CNFraise, et c'est bon, ça tourne (bon, j'ai pas cherché à optimiser). Il reste un gros morceau : construire la machine qui va autour!

A+.

asw15 · Posté le: 28/08/2006 21:19 Sujet du message:

HELLO,

effectivement c'est percé taraudé par en dessous, pourla tige chromée c'est la meme fixation pas de pb. Le perçage est fait à la fraiseuse.

les tiges que j'utilise seront usées bien vite, mais comme elle ne me coutent pratiquement rien... la solution tige chromée c'est 150 euros, donc je vais attendre que la machine s'auto amortisse un peu avant Laughing

a+ Guillaume

Renaud I. · Posté le: 10/09/2006 12:22 Sujet du message:

Hello Guillaume!

Ca y est, je m'y suis mis! :P

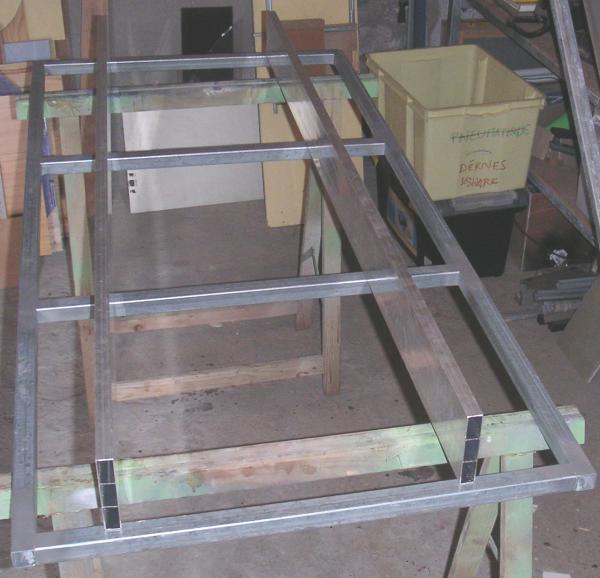

Chassis en tubes de 25. Je me suis appliqué pour scier et souder, je te dis pas! Ca m'a l'air à peu près plan.
Coup de bol pour les règles : mélangées aux règles de daube, des règles à deux âmes, et en alu plus épais, pour 22 euros les 3 mètres. Un petit tri et c'est gagné! Comme quoi même sous les tropiques on trouve parfois du bon matos!

Bientôt la suite... (là la petite dernière appelle son papa!)

A+.
Renaud Cool

asw15 · Posté le: 21/11/2006 04:59 Sujet du message:

Hello,

Une petite mise à jour sur l'avancement des travaux,
je me suis essayé à usiner un noyau non développable, c'est à dire double dièdre, saumon elliptique et relevé. Dans le but d'inclure ceci dans un moule (qui sera usiné dans les semaines qui viennent).
Mon but avoué étant de faire de la construction tout fibre sur noyau plein. En gros la technique Aeromod mais en moule intégral.... tout un programme!

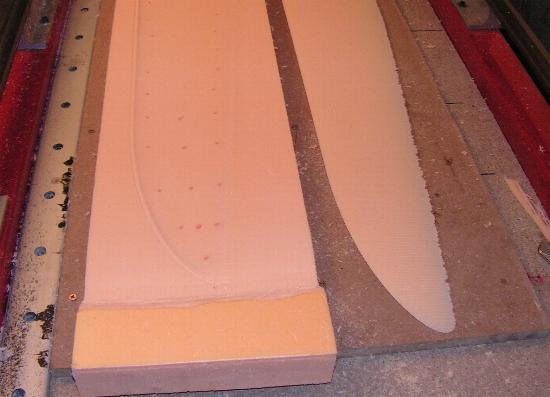

l'usinage de l'extrados et à coté l'usinage d'une "dépouille" d'extrados:

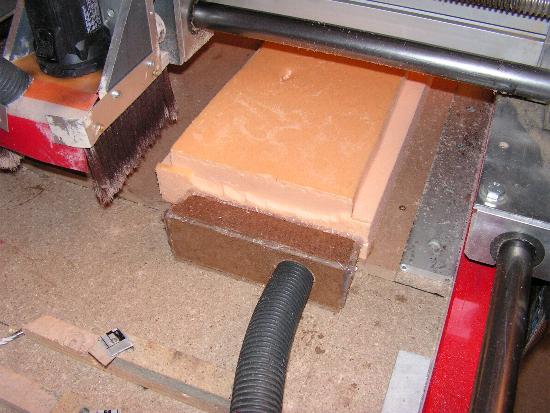

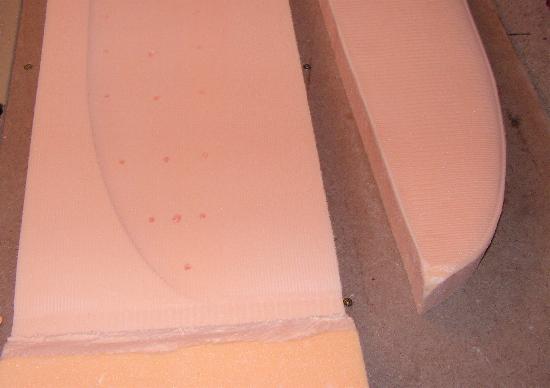

la meme chose mais maintenant le noyau est en place pour la découpe d'intrados:

pour le fixation, la "dépouille" est rainurée en sous face et en bout je branche un aspirateur pour tenir le noyau par dépression:

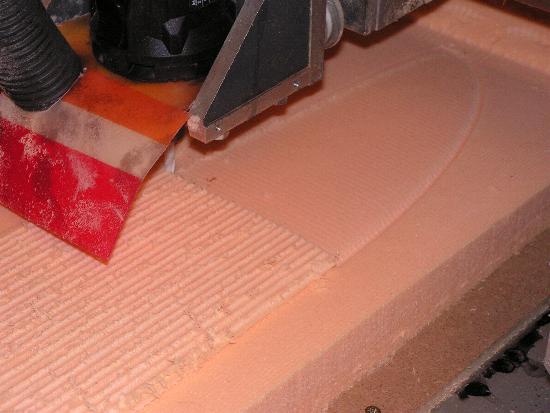

après une passe d'ébauche pour cause de fraise un peu trop courte; la finition, j'ai choisi de faire des passes assez espacées pour que le noyau soit bien rainuré afin d'améliorer l'accroche de la résine:

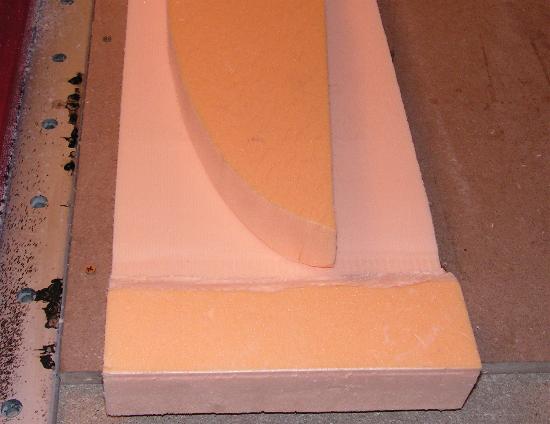

le noyau terminé, c'est super fin Cool

(profil à 7%)

en parallèle je teste la nouvelle carte de mon pote Fouga,
http://www.techlf.com/cnc4bu.php3 avec le nouveau soft ISA 3D, bon il y a encore quelques bugs, mais WOUAHHH! ça dépote! par rapport à mon ancienne config sur l'usinage du noyau ci dessus, je suis déjà à un temps d'usinage divisé par 4... ) Je suis obligé de baisser la vitesse car la gestion de l'acceleration n'est pas encore optimum, mais il va me résoudre ça viteuf! et il m'annonce des nouveaux drivers de puissance qui vont faire souffrir ma méca...

je fais des photos ce we de l'ensemble electronique.
a+ Guillaume

Renaud I. · Posté le: 21/11/2006 05:41 Sujet du message:

Arrrrgh! Bave, bave...

Pourquoi mes journées ne font pas 150 heures! Crying or Very sad

Bravo Guillaume!

Renaud.

asw15 · Posté le: 04/02/2007 18:55 Sujet du message:

Hello

je remonte un peu le topic pour faire du hors sujet caractérisé [argh]

j'ai fait une pause modélisme cet hiver mais c'est pour la bonne cause, c'était pour préparer un cadeau d'anniversaire un peu spécial pour ma fille...
donc j'en profite pour vous montrer les possibilités de la bete en usinage dans du bois!
ebauche d'un manche de guitare avec une fraise de 6mm pleine passe profondeur 3mm:

après les passes d'ébauche ça donne ça:

le talon terminé donne ceci:

l'usinage de l'intérieur de la table:

la guitare est quasi terminée, et il faut que je me dépèche son anniversaire est le 7 mars....

a+ et pardon pour le HS... (la prochaine fois je fais un piano à queue MDR

)

VincentB · Posté le: 04/02/2007 19:01 Sujet du message:

pfuuuiii

joli, joli! et ce cadeau t'as réussi à le faire en cachette?
je n'y connais rien Embarassed

mais c'est une guitare accoustique creuse et tout, ou électrique?

erwan · Psycho Posteur Inscrit le: 17 Aoû 2006

euuuuuhhhhhh!! tu la vends combien??

Erwan

asw15 · Posté le: 04/02/2007 19:36 Sujet du message:

non je ne l'ai pas construite en secret, simplement elle pense qu'elle est pour moi, par contre maintenant elle ne va plus la voir pendant la finition [non]

c'est une electrique corps creux, ce qui fait que ça "sonne" un peu quand elle n'est pas branchée, et le son en electrique est plus "chaud", c'est plutot pour un style jazz, mais avec un ampli et des pedales de modélisation, tu fais sonner n'importe quoi n'importe comment (c'est réducteur comme affirmation...)

Erwan pour le prix tu vois avec elle dans un mois ; je te laisserais son mail mais ne t'étonne pas si elle n'y répond pas MDR

a+ Guillaume

erwan · Psycho Posteur Inscrit le: 17 Aoû 2006

Lol

J ai bien reconnu le style de guitare!! Et ce st ce que j aimerais avoir! Pour l instant j ai une electrique qui sonne bien (jackson charvel US) mais j aimerais trouver une autre sonorité!
Tu peux toujoursme laisser son mail , surtout si elle a mon age ou a peu pres!!! Laughing

Erwan

VincentB · Posté le: 04/02/2007 20:37 Sujet du message:

arf l'autre, détournement de mineure et tout, vous voulez faire fermer le forum ou quoi Laughing

asw15 · Posté le: 04/02/2007 20:46 Sujet du message:

t'inquiète , j'ai le 12 sous l'oreiller s'il s'approche l'Erwan Evil or Very Mad

erwan · Psycho Posteur Inscrit le: 17 Aoû 2006

arffff! tanpis!! lol

Erwan

Stephan · Posté le: 04/02/2007 20:55 Sujet du message:

whow, tu fait tout ca avec, boahh c'est donc un engin qui sais tout faire [clap]

De toute facon j'ai un sacre respect pour les gens qui savent faire marcher une CNC [amen]

Stephan

Chris Ze Swiss · Posté le: 04/02/2007 22:15 Sujet du message:

Salut,

Superbe cette réalisation Guillaume! [clap]

Elle donne envie de la gratter cette guitare! Cool

Si tu ne sais pas quoi faire ces prochains temps, tu peux toujours en programmer quelques unes, ... il y a des amateurs! Wink

à +, Chris

erwan · Psycho Posteur Inscrit le: 17 Aoû 2006

prem's!!!!

Erwan

ThomasTL · Posté le: 05/02/2007 01:44 Sujet du message:

La, je reste admiratif ... Vraiment superbe la guitare !
Elle sonne bien ?

Thomas

Laurent14 · Posté le: 05/02/2007 10:06 Sujet du message:

Jolie la guitare. [clap]

Ok c'est hors sujet mais

Quels bois ?
Quel diapason ?
Quel vernis ?
Quels micros ?

Et puis en utilisant la DHC on peux faire ça :

http://llegeay.club.fr/contrebasse/basse.php
http://llegeay.club.fr/contrebasse/photos.php?spgmGal=basse

ou bien ça :

http://llegeay.club.fr/contrebasse/guitare.php
http://llegeay.club.fr/contrebasse/photos.php?spgmGal=guitare

ou encore ça :

http://llegeay.club.fr/contrebasse/index.php
http://llegeay.club.fr/contrebasse/photos.php?spgmGal=contrebasse

NA ! Laughing

Jaloux moi ? non quand même

Tu connais peut-être ce lien

http://www.forum-lutherie.org
