Laurent14 · Posté le: 05/12/2010 19:12 Sujet du message:

Ça y est ! C'est parti. La DHC a tellement chauffée quelle en a fumé. Wink

Voici le résultat après deux après midi de travail. Tous les couples ne sont pas présents sur les photos. En particulier ceux de l'arrière du fuselage où il y a encore quelques découpes à faire. C'est du CTP de bouleau.

Technique de découpe classique déjà utilisée pour le Galanka. Photocopies des pièces collées sur du carton et ajustage des gabarits et des pièces en une seule opération.

Le short kit du fuselage étant quasiment terminé, on vas passer à celui des ailes et du stab avant d'attaquer l'assemblage.

plu ronan · Incurable Posteur Inscrit le: 10 Jan 2007

wahou c est beau

Jean-Paul · Posté le: 05/12/2010 20:15 Sujet du message:

Waou !!!
quand tu t'y mets Laurent, ça ne rigole pas !!
C'est parfait, comme d'hab !! et vive la DHC.
Bon courage pour la suite.
JP

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Superbe

tu utilises quoi comme huile pour la DHC ? Laughing

encore un petit bijou à venir...

de plancke · Posté le: 05/12/2010 21:21 Sujet du message:

Laurent ,
C'est super ,quand on arrive a dessiner ce que l'on veut et après faire des découpes aussi chouettes ça me plait bien .
Du coup je crois que je vais prendre plus que des photos de loin pour l'AS 14 et les mettre en tout petit Embarassed

.
Je suppose que la découpe des ailes sera du même tonneau

.
Tom

Laurent14 · Posté le: 09/01/2011 12:55 Sujet du message:

Les températures étant remontées à un niveau acceptable, l'ours est sorti pour un temps de son hibernation.
La première chose que fait un ours sortant d'hibernation, c'est d'aller à la pêche. Et j'ai pêché un joli poisson dans mon atelier.

Bon, il n'y a plus grand chose à manger dessus, mais voici d'autres photos du squelette.

Les baguettes ont été courbé humides sur un tube d'acier chauffé au chalumeau.
Ça devient mou comme du beurre et ça se travaille très bien.
Grosses mains brutales s'abstenir.
Il faut y aller doucement sinon ça casse.
Inutile non plus de chauffer le tube au rouge.

Les deux longerons principaux sont en sapin 6x6. Les autre sont du même métal mais de section 3x3.
A l'avant, un 10x3 renforce la cabine.
Tous les couples sont en CTP de bouleau 3mm. La quille et le nez sont formées de deux épaisseur de CTP.
Tous cela ne pèse que 250 g.

Un aperçu de la dérive et du support du stabilisateur pendulaire.

Pour le bloc avant, il va falloir faire quelque chose de joli. Il est énorme.
Un truc en fi... peut-être ? [humm]

Christian · Posté le: 09/01/2011 13:24 Sujet du message:

Nickel comme d'habitude [clap]

Christian

plu ronan · Incurable Posteur Inscrit le: 10 Jan 2007

quoi un nez en fi.... Laughing

allez en alu Wink

Anonyme · Serial Posteur Inscrit le: 26 Jan 2006

Superbe, je m'inquiétais justement, je découvre ton post après t'avoir envoyé un mel perso Very Happy

ChristianR · Posté le: 09/01/2011 15:54 Sujet du message:

Belle réalisation [clap]

Ta DHC fait de très belles découpes Very Happy

Jean-Paul · Posté le: 09/01/2011 19:08 Sujet du message:

Ouai, c'est beau, comme d'hab !!
Le nez, je le vois bien en "DEPRIMON" non ?
Bon, je sors !! Laughing

Laurent14 · Posté le: 09/01/2011 19:54 Sujet du message:

de plancke · Posté le: 09/01/2011 20:49 Sujet du message:

En alu tout simplement ,tu verra que c'est simple comme bonjour ! Ah mince j'ai même pas dis bonjour Embarassed

.
Sans rire ne le fait pas en fibre c'est pas très rétro tout ça [non]

.
Je vient de voir que l'AS 14 et l'AS 25 ont en commun les baquettes courbées ,avec l'avantage pour toi la taille plus grande .
Vivement la suite .
Tom Zzz

stéphane monot · Posté le: 09/01/2011 21:23 Sujet du message:

Bonsoir,

je trouve ta réalisation magnifique. [clap]

Les formes toutes en rondeurs de ce planeur me plaisent beaucoup.
Félicitations et bon courage pour la suite.

Stéphane

VincentB · Posté le: 10/01/2011 05:51 Sujet du message:

Très propre comme d'hab, j'aaaaiiiime [clap]

Nez, en fibre Shocked

comme Tom, en alu ou sinon en bois dans une jolie essence fruitière bien polie [houla]

Laurent14 · Posté le: 10/01/2011 12:10 Sujet du message:

Rassurez vous tous, le nez ne sera pas en fibre. Ça vous a bien fait réagir.
En plus j'ai horreur de travailler ce matériaux. Manque de savoir faire sans doute.

En alu ? honnêtement, je ne me sent pas d'attaque. Vous allez me dire mais si tu verras, c'est facile. Mouais ?

Le bois c'est par contre quelque chose que je connais.
Érable ondé marié avec du noyer ou du merisier. Il doit me rester quelques chutes de la fabrication de ma basse.

Frédéric · Posté le: 10/01/2011 19:35 Sujet du message:

Salut Laurent !

Il est super chouette ton poisson !
Et la construction est très propre !
[amen]

Vivement la suite.

Amicalement
Frédéric Wink

plu ronan · Incurable Posteur Inscrit le: 10 Jan 2007

c est ton nouveau rapala Laughing

Christian · Posté le: 10/01/2011 22:46 Sujet du message:

hermann · Posté le: 11/01/2011 01:03 Sujet du message:

Salut Laurent,

Tout d'abord tous mes meilleurs souhaits de bonne année ,bonne santé et de beaux projets planants.
Et là tu ne nous a pas attendu avec ta "Saupe" volante MDR

et en plus c'est hallucinogène il parait. Wink

Tu as comme "dab" réalisé un 3D magnifique très épuré que j'admire beaucoup et si en plus tu y mets des rendus de surface mieux que la réalité, on atteint là des sommets , chapeau bas maitre Laurent [amen]

Evidemment je ne dirais rien sur la DHC à faire pâlir une CN [baaave]

Bon j'espère que tu souffres pas trop au niveau des chevilles Wink

En tous les cas ,bonne continuation et au grand plaisir partagé de suivre ta construction.

Charles

Laurent14 · Posté le: 14/01/2011 18:50 Sujet du message:

Salut Charles, bonne et heureuse année à toi aussi.

Pour les chevilles, rassures toi, depuis un accident de parapente il y a quelques années, elles sont déjà à leur volume maximum. Je ne risque donc plus rien. Laughing

Merci à tous pour vos compliments.

Pour reparler du nez, un petit mot de l'avancement des travaux.

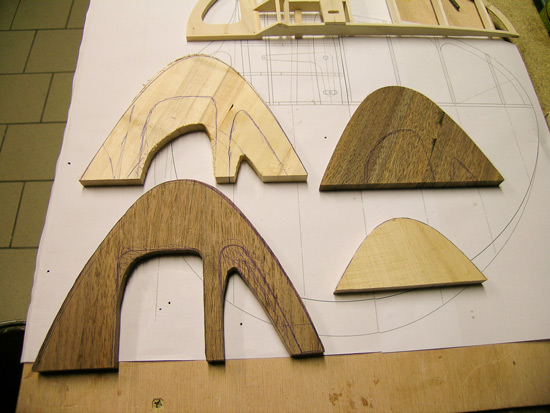

En fouillant dans mes réserves, j'ai rassemblé quelques morceaux de noyer, d'érable et d'érable ondé. Après rabotage et découpe, voici les pièces avant assemblage.

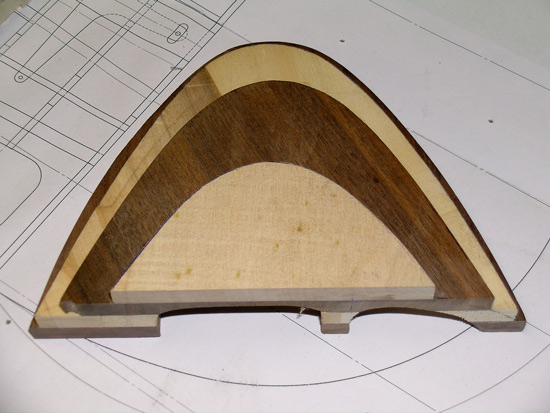

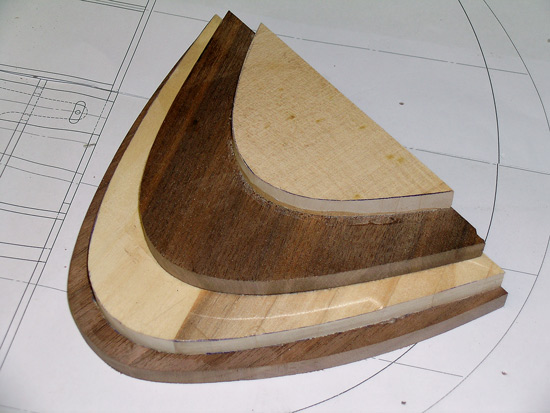

Les tracés représentent la matière à enlever pour évider le bloc. Après assemblage, ça donne cela.

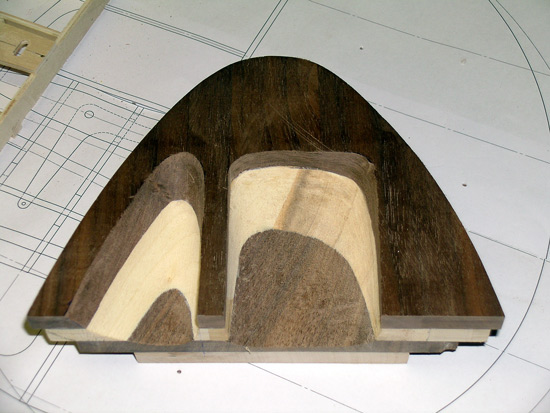

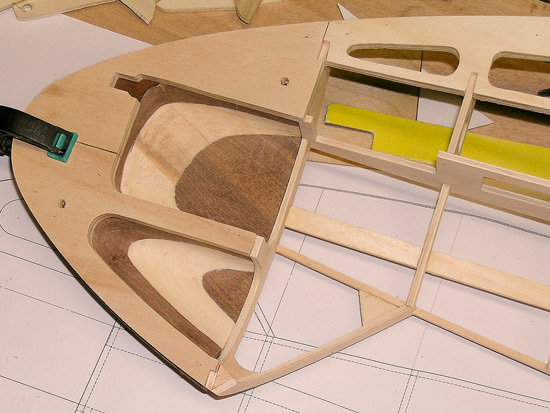

Le résultat posé sur le fuselage.

Vue de l'autre coté en attendant la mise en forme.

de plancke · Posté le: 14/01/2011 19:04 Sujet du message:

Faut voire ,faut voire ce que ça va donner au final Confused

.
Tu va te régaler a mettre ça en forme ,je pense qu'il doit y avoir des différences de dureté non ? En tout cas ça risque d'être chouette au final Wink

.
Tom
