controle d'une spline

asw15 · Posté le: 26/05/2006 07:59 Sujet du message: controle d'une spline

Hello la bande!

Je suis en train de modéliser un fuseau de f3f, et j'ai des soucis pour controler finement les splines qui me servent de coubes guide pour le lissage (ou loft)
vu que j'ai un petit écran et que mon fuseau fait 1m30 je n'ai pas de vision d'ensemble fine.

Comment procédez vous? avez vous des trucs?
merci
Guillaume

F.Lorrain · Posté le: 27/05/2006 16:37 Sujet du message:

Salut Guillaume,

Pour controler ta spline, tu peux bien sur la faire passer par des points connus et paramèitrés par d'autres esquisses ou tu peux jouer sur les tangences.
Tu peux donner des contraintes pour que ta spline soit tengente à des arc, des droites ou d'autre spline que tu aurais dessinées dans l'esquisse active ou toute autre esquisse antérieure mais tu peux aussi utiliser l'outil "tangent driving" que tu obtiens en cliquant sur ta spline et en activant l'onglet du tangent driving.

Ca te permet de controler les angles de la spline à chaque point de celle-ci et d'en controler l'amplitude également.

Je sais pas si c'est clair mais si tu ne vois pas, j'essayerai de faire des captures d'écran avec un exemple simple.

Pour que tes splines soient les plus pure possible, essaye d'utiliser le moins de point possible.
Si tu obtiens un résultat potable mais que tu veux lisser ta spline ou la simplifier en réduisant son nombre de point, il y a des outils spécifiques du style "simplify spline".

F.Lorrain · Posté le: 27/05/2006 16:51 Sujet du message:

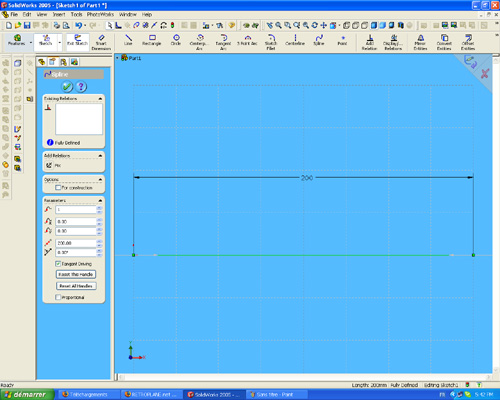

Bon voila un petit tuto de la fonction "tangent driving"

F.Lorrain · Posté le: 27/05/2006 16:52 Sujet du message:

step2

F.Lorrain · Posté le: 27/05/2006 16:55 Sujet du message:

step3

F.Lorrain · Posté le: 27/05/2006 16:57 Sujet du message:

step4

F.Lorrain · Posté le: 27/05/2006 17:00 Sujet du message:

step 5

F.Lorrain · Posté le: 27/05/2006 17:01 Sujet du message:

Bon j'ai un peu trop compressé les captures d'écran pour qu'elles soient lisibles mais je pense que ca aide quand même un peu.

VincentB · Posté le: 27/05/2006 17:08 Sujet du message:

François, pour les images, tu peux faire directement "envoyer une image à partir de son PC" (bouton en haut) comme les 2 images envoyées ci dessus, par contre pour envoyer des images dans les messages il ne faut pas qu'elles depassent 600 px de large et/ou de haut et 150 ko

par contre si ta capture d'ecran fait plus de 600pixels de large, là tu peux l'envoyer en fichiers joins, ce que tu as fait, ça crée une miniature cliquable, essayez quand même de ne pas faire des captures trop lourdes, mieux vaut pour une capture ne pas la redimensionner, comme ça le texte et icone sont bien visibles, quitte à les compresser un peu plus avec les options du jpg, parfois s'il y a peu de nuance de couleurs, l'enregistrement en gif est moins lourd que le jpg, a tester, le gif a l'avantage de ne pas faire baver les couleurs du texte, lignes... essayez de rester a 150 ko maxi par image

asw15 · Posté le: 27/05/2006 21:18 Sujet du message:

Merci François c'est clair, je ne connaissais pas , tu m'en avais déjà parlé, mais j'avais perdu la fonction!
a+
guillaume
