Os servos são instalados de maneira simétrica, para abrir os aerofreios (AF) é necessário desacelerar no comando do rádio, a conexão do comando sobre os servos é invertida, ou seja, num servo ela é feita por cima e no outro por baixo. Para facilitar a instalação, eu assumi o rico de colar cada servo e não fiz uma janela de acesso... por isso optei por servos de engrenagens de metal.
A face a ser colada do servo foi devidamente lixada e depois o cada um foi colado com cola de contato, e do lado da madeira uma fita dupla face garante a fixação definitiva.
Para colar os servos: cada mecanismo deve estar conectado ao receptor, comando do acelerado no máximo, isto quer dizer, AFs fechados, com uma vareta trave-os, em seguida conecta-se o comando (link) ao braço do servo, retira-se a proteção da fita dupla face e realiza-se a colagem, atenção esta manobra não permite erros pois a aderência é instantânea
.

Pour télécharger la Vidéo > Clic sur l'icône ou clic droit/enregistrer la cible sous...
Funcionamento
dos aerofreios - Formato wmv - 850 Kb



23 de junho de 2004

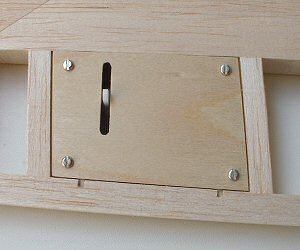

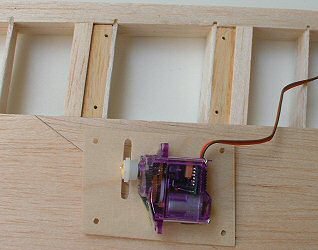

As varetas de samba (caixeta) são coladas sobre as nervuras, as janelas dos servos são realizadas em compensado de 1,5 mm e serão fixadas com parafusos. Duas varetas de balsa a mais para receber a entelagem. Os servos são colados na face interna das janelas com fita dupla face.




 26 de junho de 2004

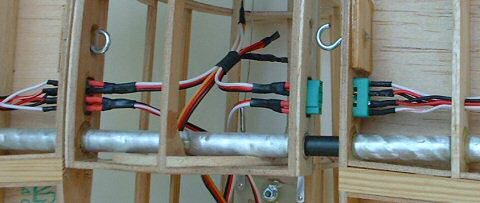

Passagem das extensões dos servos dos aerofreios e dos ailerons, antes do chapeamento no extradorso. Conectores Multiplex a 6 pinos, estes conectores são ajustados primeiramente com cianoacrilato e depois com cola epóxi para a fixação definitiva. Notam-se os ganchos que recebem o elástico de fixação das asas.



As fixações dos tirantes das asas são confeccionados com parafusos de 4 mm, a ponta é amassada com um martelo, marcação e realização de um furo de 1,5 mm de diâmetro. Esta peça também é encontrada pronta, mas em latão cromado que quebra facilmente. Estas fixações serão posteriormente parafusadas e coladas na madeira dura.




29 de junho de 2004

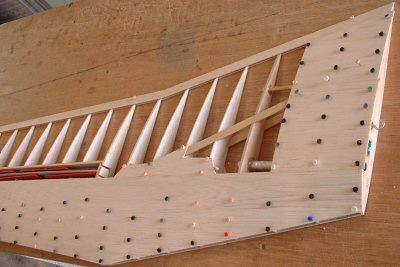

Chapeamento do extradorso: a asa é fixada a prancheta para não empenar.
Uso das colas: sobre a logarina, eu uso cola de neoprene, assim a chapa de balsa se fixa quase que instantaneamente, e sobre as nervuras eu utilizo cola vinílica e as chapas são fixadas com alfinetes durante a secagem.



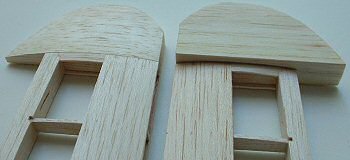

O bordo em balsa de 20 mm, após colar, se reduz com um estilete, e o acabamento é realizado com uma lixadeira manual seguindo o perfil.

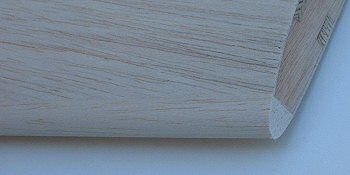

Os bordos de ataque são feitos a partir de uma prancha de balsa de 10 mm.
Veja método do estabilizador e vídeo - Página 1




3 de julho de 2004

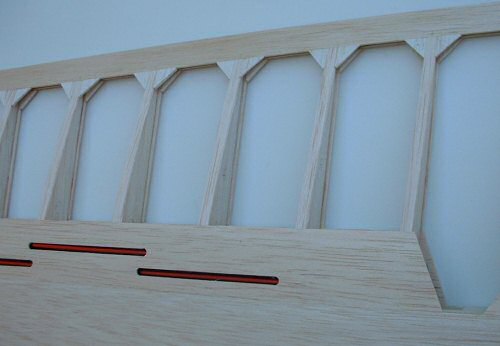

Chapeamento na região dos aerofreios. As aberturas foram desenhadas em um molde de cartolina. Para terminar as nervuras são recobertas e o acabamento do conjunto é feito com uma lixa d'água 400.



Pour télécharger la Vidéo > Clic sur l'icône ou clic droit/enregistrer la cible sous...
Chapeamento das nervuras - Método rápido
Formato wmv - 4.7 Mb



Após realizar as aberturas das dobradiça, faça um entalhe triangular na madeira com uma lâmina nova de estilete, incline a lâmina durante a passagem guiando o corte com o dedo indicador. O acabamento é feito com uma lixa colada com neoprene a uma vareta redonda de 12 mm de diâmetro.

Pour télécharger la Vidéo > Clic sur l'icône ou clic droit/enregistrer la cible sous...
Veja a técnica em vídeo
Formato wmv - 3.3 Mb

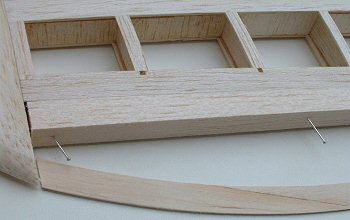

A vareta do aileron em balsa de 10 mm é recortada em cada lado, e de maneira inclinada na parte superior, esta peça é fixada contra a asa com alfinetes, em seguida, com uma lixadeira manual da-se o perfil da asa. O Bordo de fuga do aileron é em compensado de 1,5 mm. Aqui a ponta emendada do bordo de fuga é para não se desperdiçar madeira.

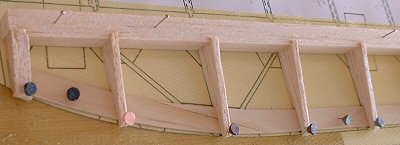

As nervuras (triângulos de balsa) são encaixados a peça de balsa de 10 mm, e um rebaixo é feito na nervura na altura do bordo de fuga. As nervuras não são chapeadas.




7 de julho de 2004

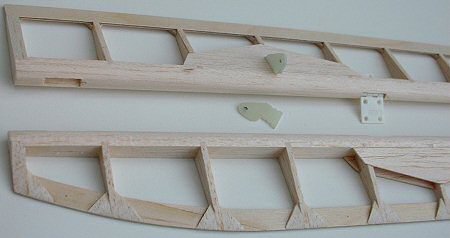

Acabamento dos ailerons é feito inicialmente com uma mini plaina. A dobradiça é inserida na sua posição, é necessário adaptar o orifício de cada lado devido à espessura da articulação. Os reforços triangulares são colados e depois lixados. Os horns são feitos de placa de epóxi (circuito impresso). Um bloco de balsa de reforço para o horn é colado abaixo do chapeamento.



A centragem do modelo foi calculada com auxílio do programa Corda Média (gratuito, em francês e muito fácil de ser usar)


Download CM - Corda Média

Download do arquivo da asa do Harbinger
